LGA 1151

Содержание:

I. Общая информация о разъёме.

II. Особенности процессоров сокета LGA1151:

• процессоры Skylake;

• процессоры Kaby Lake;

• процессоры Coffe Lake.

III. Характеристики чипсетов сокета LGA1151:

• чипсеты Intel сотой серии (Z170, Q170, H170, Q150, B150, H110), Intel C232, C236;

• чипсеты Intel двухсотой серии (Z270, Q270, H270, Q250, B250);

• чипсеты Intel трехсотой серии (Z390, Z370, Q370, H370, B365, B360 и H310), Intel C242, C246;

IV. Рейтинг процессоров LGA1151.

LGA 1151 (известен также как Socket H4) - разъём для процессоров Intel архитектуры Skylake-S, Kaby Lake-S и Coffee Lake-S. Разработан в качестве замены разъема LGA 1150 (Socket H3). Вышел в 2015 году. Предназначен для настольных компьютеров и серверов среднего и начального уровней.

Как уже понятно из названия, разъем выполнен в формате LGA, то есть, имеет подпружиненные контакты, к которым прижимается устанавливаемый процессор. Количество контактов - 1151.

Отверстия для крепления системы охлаждения у LGA1151 расположены точно так же, как и в LGA1155, LGA1156 и LGA1150 (можно использовать одни и те же кулеры).

Важно! Существует две ревизии сокета LGA1151. Первая предназначена для процессоров Skylake и Kaby Lake, вторая - для вышедших летом 2017 года процессоров Coffee Lake. По количеству контактов и их расположению обе ревизии одинаковы, но электрически они не совместимы. То есть, процессоры Skylake и Kaby Lake могут работать только на материнских платах с сокетом LGA1151 первой ревизии, процессоры Coffee Lake - только на платах с LGA1151 второй ревизии.

Определить, к какой ревизии сокета LGA1151 принадлежит материнская плата, не сложно. Достаточно знать название ее чипсета. В платах с сокетом первой ревизии могут использоваться чипсеты Intel 100-й серии (Z170, Q170, H170, Q150, B150, H110) или же 200-й серии (Z270, Q270, H270, Q250, B250, C232 и C236). Вторая же ревизия LGA1151 используется только на материнских платах на базе 300-й серии чипсетов Intel (Z370).

Подробные характеристики указанных чипсетов будут приведены немного ниже. Сначала кратко об особенностях процессоров Skylake-S, Kaby Lake-S и Coffee Lake-S.

Особенности процессоров сокета LGA1151

Процессоры Skylake

Выход процессоров Intel архитектуры Skylake приходится на 2015 год. Для сокета LGA1151 предназначены процессоры с модификацией ядра Skylake-S. Это процессоры: Intel Celeron G3900, Intel Celeron G3900T, Intel Celeron G3900TE, Intel Celeron G3920, Intel Core i3-6098P, Intel Core i3-6100, Intel Core i3-6100T, Intel Core i3-6100TE, Intel Core i3-6300, Intel Core i3-6300T, Intel Core i3-6320, Intel Core i5-6400, Intel Core i5-6400T, Intel Core i5-6402P, Intel Core i5-6500, Intel Core i5-6500T, Intel Core i5-6500TE, Intel Core i5-6600, Intel Core i5-6600K, Intel Core i5-6600T, Intel Core i7-6700, Intel Core i7-6700K, Intel Core i7-6700T, Intel Core i7-6700TE, Intel Pentium G4400, Intel Pentium G4400T, Intel Pentium G4400TE, Intel Pentium G4500, Intel Pentium G4500T, Intel Pentium G4520, Intel Xeon E3-1220 v5, Intel Xeon E3-1225 v5, Intel Xeon E3-1230 v5, Intel Xeon E3-1235L v5, Intel Xeon E3-1240L v5, Intel Xeon E3-1240 v5, Intel Xeon E3-1245 v5, Intel Xeon E3-1260L v5, Intel Xeon E3-1268L v5, Intel Xeon E3-1270 v5, Intel Xeon E3-1275 v5, Intel Xeon E3-1280 v5 и др.

Их особенности:

• техпроцесс изготовления - 14 nm;

• системная шина DMI 3.0 (8 гигатрансакций в секунду) с пропускной способностью до 3,9 Гбайт/с в каждую сторону;

• встроенный двухканальный контроллер памяти с поддержкой модулей DDR3L-1600 и DDR4-2133;

• встроенный контроллер PCI Express 3.0 (16 линий);

• встроенная графика с поддержкой DirectX 12, OpenGL 4.4 и OpenCL 2.0. (HD Graphics 510, HD Graphics 530, HD Graphics P530). В некоторых серверных процессорах (Xeon) видеоядро отсутствует. По быстродействию в синтетических тестах эти встроенные графические решения от Intel близки к дискретной видеокарте NVIDIA GeForce GT 440;

• количество вычислительных ядер - 2 или 4. В моделях Core i3, Core i7 и большинстве Xeon есть поддержка многопоточности (Hyper-Threading);

• тактовая частота процессоров от 2500 до 4000 MHz. В моделях Core i5, Core i7 и Xeon есть авторазгон (Turbo Boost);

• кэш-память трехуровневая, до 8 МБ в старших моделях;

• TDP процессоров - до 91 W.

Процессоры Kaby Lake

Процессоры Kaby Lake-S в продаже появились в начале 2017 года. Эта архитектура очень близка к Skylake и является, по сути, ее усовершенствованным вариантом. Процессоры Kaby Lake для LGA1151: Intel Celeron G3930, Intel Celeron G3930T, Intel Celeron G3930TE, Intel Celeron G3950, Intel Core i3-7100, Intel Core i3-7100T, Intel Core i3-7101E, Intel Core i3-7101TE, Intel Core i3-7300, Intel Core i3-7300T, Intel Core i3-7320, Intel Core i3-7350K, Intel Core i5-7400, Intel Core i5-7400T, Intel Core i5-7500, Intel Core i5-7500T, Intel Core i5-7600, Intel Core i5-7600K, Intel Core i5-7600T, Intel Core i7-7700, Intel Core i7-7700K, Intel Core i7-7700T, Intel Pentium G4560, Intel Pentium G4560T, Intel Pentium G4600, Intel Pentium G4600T, Intel Pentium G4620, Intel Xeon E3-1205 v6, Intel Xeon E3-1220 v6, Intel Xeon E3-1225 v6, Intel Xeon E3-1230 v6, Intel Xeon E3-1240 v6, Intel Xeon E3-1245 v6, Intel Xeon E3-1270 v6, Intel Xeon E3-1275 v6, Intel Xeon E3-1280 v6, Intel Xeon E3-1285 v6 и др.

Особенности:

• улучшенный техпроцесс изготовления - 14nm+;

• характеристики системной шины, контроллеров оперативной памяти и PCI Express такие же, как в процессорах Skylake. Единственное, что в Kaby Lake появилась официальная поддержка DDR4-2400;

• поддержка памяти Intel Optane в моделях Core i3, i5, i7 (что это такое см. ниже в характеристиках чипсетов);

• улучшенная по сравнению со Skylake встроенная графика с поддержкой DirectX 12, OpenGL 4.4, OpenCL 2.0. (HD Graphics 610, HD Graphics 630). Средний прирост производительности около 10%. В синтетических тестах эти видеочипы от Intel показывают производительность на уровне дискретных видеокарт NVIDIA GeForce 9600 GT или Radeon HD 5670;

• количество вычислительных ядер, структура и размер кэш-памяти, а также ситуация с поддержкой многопоточности и авторазгона остались такими-же, как и в семействе Skylake. В то же время, изменения коснулись моделей Pentium, в которых появилась поддержка многопоточности, благодаря чему по производительности они могут конкурировать с более дорогими процессорами Core i3 предыдущих поколений (Intel Pentium G4560, Intel Pentium G4560T, Intel Pentium G4600, Intel Pentium G4600T, Intel Pentium G4620);

• тактовая чатота процессоров по сравнению с аналогичными моделями Skylake увеличилась в среднем на 200 MHz. При этом, TDP процессоров Kaby Lake не превышает 95 W.

Процессоры Coffee Lake

Процессоры Coffee Lake-S начали появляться в продаже, начиная с осени 2017 года. Это: Intel Celeron G4900, Intel Celeron G4900T, Intel Celeron G4920, Intel Celeron G4930, Intel Celeron G4930T, Intel Celeron G4950, Intel Core i3-8100, Intel Core i3-8100T, Intel Core i3-8300, Intel Core i3-8300T, Intel Core i3-8350K, Intel Core i3-9100, Intel Core i3-9100F, Intel Core i3-9100T, Intel Core i3-9100TE, Intel Core i3-9300, Intel Core i3-9300T, Intel Core i3-9320, Intel Core i3-9350K, Intel Core i3-9350KF, Intel Core i5-8400, Intel Core i5-8400T, Intel Core i5-8500, Intel Core i5-8500T, Intel Core i5-8600, Intel Core i5-8600K, Intel Core i5-8600T, Intel Core i5-9400, Intel Core i5-9400F, Intel Core i5-9400T, Intel Core i5-9500, Intel Core i5-9500F, Intel Core i5-9500T, Intel Core i5-9500TE, Intel Core i5-9600, Intel Core i5-9600K, Intel Core i5-9600KF, Intel Core i5-9600T, Intel Core i7-8086K, Intel Core i7-8700, Intel Core i7-8700K, Intel Core i7-8700T, Intel Core i7-9700, Intel Core i7-9700E, Intel Core i7-9700F, Intel Core i7-9700K, Intel Core i7-9700KF, Intel Core i7-9700T, Intel Core i7-9700TE, Intel Core i9-9900, Intel Core i9-9900K, Intel Core i9-9900KF, Intel Core i9-9900KS, Intel Core i9-9900T, Intel Pentium Gold G5400, Intel Pentium Gold G5400T, Intel Pentium Gold G5500T, Intel Pentium Gold G5420, Intel Pentium Gold G5420T, Intel Pentium Gold G5500, Intel Pentium Gold G5600, Intel Pentium Gold G5600F, Intel Pentium Gold G5600T, Intel Pentium Gold G5620, Intel Xeon E-2104G, Intel Xeon E-2124, Intel Xeon E-2124G, Intel Xeon E-2126G, Intel Xeon E-2134, Intel Xeon E-2136, Intel Xeon E-2144G, Intel Xeon E-2146G, Intel Xeon E-2174G, Intel Xeon E-2176G, Intel Xeon E-2186G, Intel Xeon E-2224, Intel Xeon E-2224G, Intel Xeon E-2226G, Intel Xeon E-2234, Intel Xeon E-2236, Intel Xeon E-2244G, Intel Xeon E-2246G, Intel Xeon E-2274G, Intel Xeon E-2276G, Intel Xeon E-2278G, Intel Xeon E-2278GE, Intel Xeon E-2278GEL, Intel Xeon E-2286G, Intel Xeon E-2288G.

Их особенности:

• улучшенный техпроцесс изготовления 14nm+;

• архитектура вычислительных ядер осталась почти такой же, как в Kaby Lake-S, однако их количество увеличилось. Процессоры Core i3 получили 4 полноценных вычислительных ядра, но лишились поддержки многопоточности. Core i5 и Core i7 стали шестиядерными и поддерживают авторазгон. В Core i7 также есть поддержка многопоточности;

• вместе с увеличением количества ядер вырос и размер кэш-памяти, которая теперь составляет 12 MB в моделях Core i7, 9 MB в Core i5, 8 или 6 MB в Core i3;

• тактовая частота процессоров - до 4000 MHz, TDP не превышает 95 W;

• встроенное графическое ядро (UHD Graphics 630) по архитектуре и быстродействию почти не отличается от встроенной графики Kaby Lake;

• характеристики системной шины, контроллеров оперативной памяти и PCI Express такие же, как в процессорах Kaby Lake. В старших моделях Coffee Lake появилась официальная поддержка DDR4-2666;

• как и в Kaby Lake, в этих процессорах тоже есть поддержка памяти Intel Optane (см. ниже);

• как уже упоминалось выше, требования процессоров Coffee Lake к электропитанию отличаются от Skylake и Kaby Lake. Они могут работать только на материнских платах с чипсетом Intel 300-й серии.

Характеристики чипсетов для сокета LGA1151

Перед тем, как перейти к характеристикам чипсетов сокета LGA1151, хочу заметить, что в их описаниях будут упоминаться некоторые "фирменные" технологии Intel. Чтобы эти технологии работали, требуется их поддержка не только чипсетом, но и процессором, а в некоторых случаях другим аппаратным и программным обеспечением. Чтобы было понятнее, вкратце опишу основные из них:

Intel Optane - энергонезависимая быстрая память, устанавливаемая на материнскую плату и используемая системой как промежуточное место хранения между оперативной памятью и значительно более медленными постоянными запоминающими устройствами. Обеспечивает повышенную скорость доступа к часто используемой информации и таким образом повышает общее быстродействие системы;

VT-d (Virtualization for directed I/O) - поднимает работу с виртуальными машинами на качественно новый уровень, предоставляет возможность "проброса" в виртуальную систему реальных устройств ввода-вывода, подключаемых к компьютеру через шину PCI и другие интерфейсы. В результате гостевая система может работать "напрямую" со многими платами расширения (видеокарты, звуковые карты, сетевые адаптеры и др.). Подробнее здесь.

Intel Rapid Storage - технология, которая в случае использования в системе нескольких жестких дисков, ускоряет доступ к данным и обеспечивает дополнительную защиту от потери данных. Используется вместе с Intel Smart Response.

Intel Smart Response - технология кэширования, предназначенная для ускорения работы компьютера и предполагающая использование твердотельных накопителей (SSD) в качестве кэша для жестких дисков (HDD). Кроме поддержки этой технологии материнской платой, требуется наличие подключенного к ней накопителя SSD объёмом 16-64 ГБ и установка специальных драйверов;

Intel vPro – технология удаленного администрирования компьютера. Необходима главным образом в корпоративном сегменте, так как позволяет значительно снизить расходы на администрирование парка ПК в крупных компаниях, офисах и т.д. Позволяет удаленно подключаться даже к выключенному компьютеру, войти в BIOS, установить ПО и многое другое. В полной мере работает с процессорами Core i5 и Core i7;

Intel Standart Manageability – "урезанная" версия технологии Intel vPro, работает даже при использовании процессоров Celeron, Pentium, Core i3. Однако, по функциональным возможностям и удобству она значительно уступает Intel vPro, предоставляя лишь базовые функции администрирования;

Intel Trusted Execution (доверенное выполнение) - разработанная компанией Intel и используемая в ее процессорах технология, обеспечивающая аппаратную защиту компьютера от вредоносных программ. Подробнее здесь;

Intel HD Audio (High Definition Audio) - стандарт высококачественного цифрового звука, предполагающий, что звуковая система выводит звук с частотой дискретизаци 192 кГц и глубиной 32 бита для двух каналов (стерео), или же звука 32-бит / 96 кГц для восьми и менее каналов. Подробнее о кодировании звука здесь;

Intel Smart Sound - встроенный аудиопроцессор DSP для обработки звуков, речи и голосового взаимодействия, обеспечивающий быструю реакцию компьютера на голосовые команды и высокое качество звука без ущерба для быстродействия.

Чипсеты Intel сотой серии, C232, C236

Чипсеты Intel сотой серии (Z170, Q170, H170, Q150, B150, H110), а также чипсеты C232 и C236 разрабатывались для процессоров Skylake и вышли одновременно с ними. Поддерживают они и вышедшие позже процессоры Kaby Lake, но для этого может потребоваться обновление BIOS материнской платы. Процессоры Coffee Lake не поддерживаются.

Чипсеты сотой серии носят кодовое название Sunrise Point и предназначены для настольных компьютеров с процессорами Celeron, Pentium, Core i3, Core i5, Core i7.

C232 и C236 рассчитаны на серверы и рабочие станции на базе процессоров Xeon.

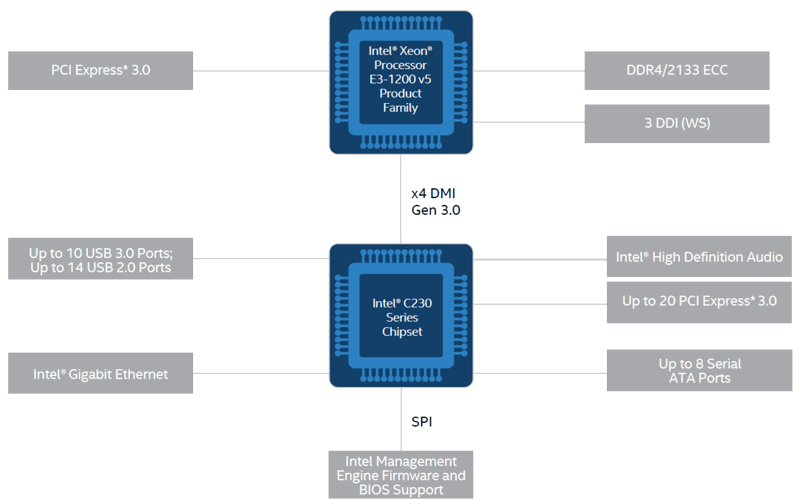

Схемы чипсетов сотой серии:

Чипсеты Intel двухсотой серии

Чипсеты двухсотой серии (Z270, Q270, H270, Q250, B250) известны под кодовым названием Union Point, позиционируются как предназначенные для процессоров Kaby Lake, хотя процессоры Skylake ими тоже поддерживаются. Поддержка процессоров Coffee Lake отсутствует.

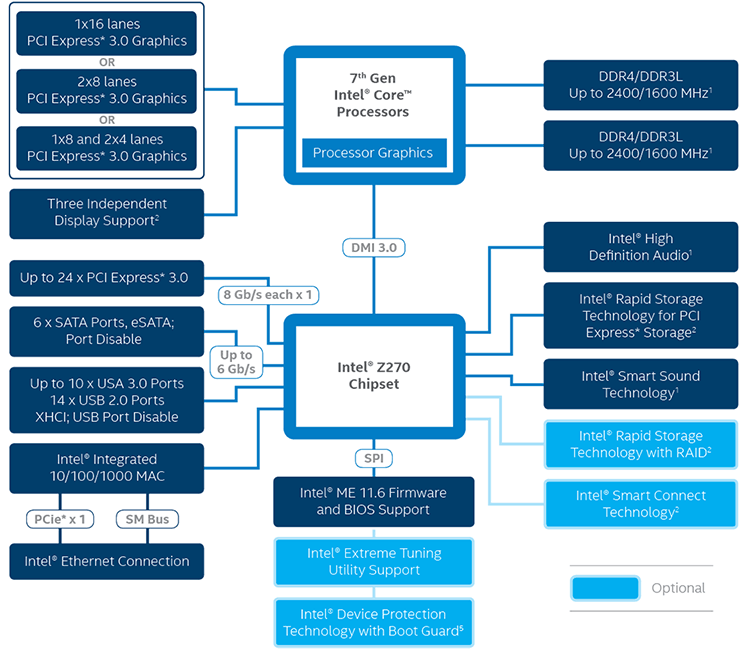

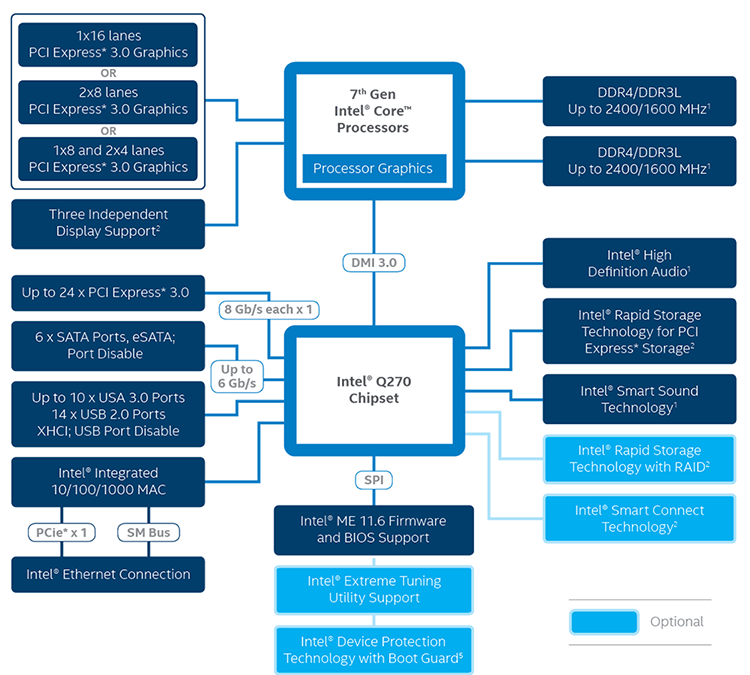

Схемы чипсетов двухсотой серии:

Чипсеты Intel трехсотой серии, C242, C246

Трехсотая серии для LGA 1151 представлена чипсетами Z390, Z370, Q370, H370, B365, B360 и H310. Для рабочих станций на базе процессоров Xeon предназначены также чипсеты C242 и C246. Все они поддерживают исключительно процессоры Coffee Lake. Для некоторых из них в случае установки процессоров 9-го поколения может потребоваться обновление BIOS материнской платы.

Схемы чипсетов трехсотой серии:

Рейтинг производительности процессоров LGA1151

(размещены в порядке снижения индекса быстродействия)
