ЖелезоПроцессорSocket (разъем) процессора: что это такое и как узнать его тип → Socket AM3+ (Socket 942, Socket AM3b)

Socket AM3+

20.01.2020 г.

Содержание:

I. Общая информация о разъёме.

II. Особенности процессоров для Socket AM3+;

III. Чипсеты для Socket AM3+ и их технические характеристики.

IV. Рейтинг процессоров для Socket AM3+.

Socket AM3+ (известен также как Socket 942 или Socket AM3b) - модификация сокета Socket AM3, разработанная для высокопроизводительных десктопных процессоров семейств Zambezi и Vishera (серии AMD FX 4000 - 9000, микроархитектура Bulldozer), вышел в 2011 году.

Как и его предшественник, Socket AM3+ выполнен в формате PGA (pin grid array), то есть, в нем расположены контактные отверстия, в которые своими штыревыми контактами вставляется процессор.

Креплением системы охлаждение, структурой и количеством контактных отверстий Socket AM3+ почти не отличается от Socket AM3 (контактов там 942 против 941 в Socket AM3). Визуально сокеты очень похожи, однако их не сложно отличить по цвету, поскольку Socket AM3+ всегда черный, а Socket AM3 – белый. Кроме того, диаметр контактных отверстий на Socket AM3+ немного больше (0,51 мм против 0,45 мм).

Особенности процессоров для Socket AM3+

Все процессоры Socket AM3 полностью совместимы с материнскими платами с Socket AM3+, однако с обратной совместимостью есть некоторые особенности. Большинство материнских плат с Socket AM3 после обновления BIOS позволяют устанавливать процессоры Socket AM3+, но функционируют они с ограничениями. Как правило, в таких случаях не работают датчики температуры процессора, а также технологии энергосбережения. Могут возникнуть и другие проблемы.

Процессоры Socket AM3+ имеют следующие особенности:

• микроархитектура - Bulldozer;

• техпроцесс изготовления – 32 nm;

• количество ядер 4, 6 или 8;

• поддержка многопоточности – отсутствует;

• частота – до 4,7 ГГц;

• поддержка авторазгона (Turbo Core) – есть, до 5 ГГц в некоторых моделях;

• TDP – до 220 W;

• системная шина - 2600 MHz 16-bit HyperTransport (5.2 GT/s);

• кэш-память – трехуровневая, кэш 3 уровня равен 4 или 8 Mb;

• встроенный контролер оперативной памяти – двухканальный, DDR3-1866;

• встроенный контроллер PCIe – нет (используются линии PCIe чипсета материнской платы);

• встроенное графическое ядро – нет.

Перечень моделей, а также уровень их быстродействия, см. внизу этой страницы.

Чипсеты для Socket AM3+

В качестве системной логики в материнских платах с Socket AM3+ используются следующие микросхемы (чипсеты):

• северный мост: AMD 970, AMD 990X или AMD 990FX;

• южный мост: SB950 или SB920.

Их особенности и основные характеристики см. ниже.

Кроме того, существуют материнские платы AM3+ на более старых чипсетах, изначально выпущенных для Socket AM2, AM2+ и AM3, а именно на чипсетах AMD 770, 760G, 890GX, 890FX, 880G, 870 и NVIDIA nForce 520LE, NVIDIA GeForce 7025/nForce 630a.

В качестве северного моста предполагалась к использованию также микросхема AMD 980G, главной особенностью которой является наличие встроенной графики Radeon HD 4250. Однако, выпуск материнских плат на ее основе не состоялся.

Северные мосты: AMD 990FX AMD 990X AMD 970
TDP 19,6 W 14 W 13,6 W
Техпроцесс изготовления 65 nm
Шина данных HyperTransport 3.0
Шина соединения с южным мостом ALink Express 3
Версия PCI-e 2.0
Количество линий PCI-e 42 26
Поддержка AMD CrossFireX + + -
Поддержка NVIDIA SLI + + -
Возможные конфигурации PCI Express
под видеокарты
1x16
2x16
4x8
1x16
2x8
1x16
Возможные конфигурации PCI Express
под другие устройства
6x1 + 1x4 6x1
Южныe мосты: AMD SB950 AMD SB920
TDP 6 W 6 W
Техпроцесс изготовления 65 nm
Линий PCI-Express 2.0 4 2
Макс. количество портов USB 14 USB 2.0 + 2 USB 1.1
Поддержка шины PCI +
Макс. количество SATA 3.0 6
Поддержка RAID 0, 1, 5, 10 0, 1, 10

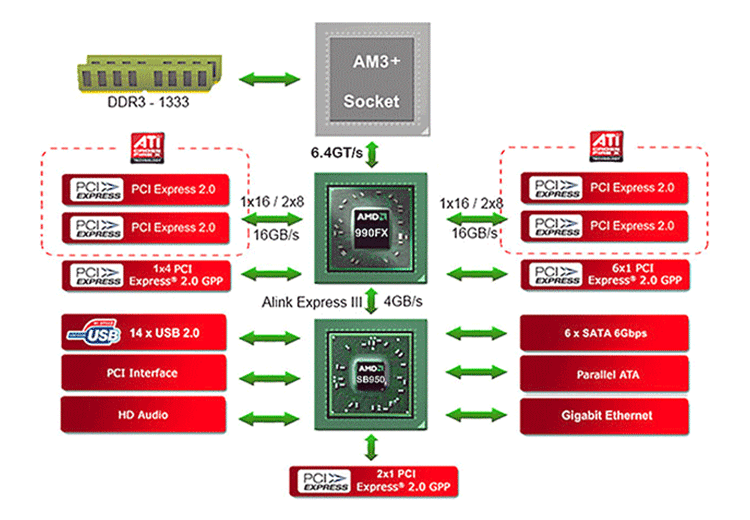

Схемы чипсетов для Socket AM3+:





Рейтинг процессоров с Socket AM3+

(размещены в порядке снижения индекса быстродействия)

1.AMD FX-9590
8 cor. / 4700 MHz
18438
(100%)
2.AMD FX-9370
8 cor. / 4400 MHz
17128
(93%)
3.AMD FX-8370
8 cor. / 4000 MHz
16375
(89%)
4.AMD FX-8350
8 cor. / 4000 MHz
16216
(88%)
5.AMD FX-8320
8 cor. / 3500 MHz
14549
(79%)
6.AMD FX-8370E
8 cor. / 3300 MHz
14248
(78%)
7.AMD FX-8300
8 cor. / 3300 MHz
14078
(77%)
8.AMD FX-8310
8 cor. / 3400 MHz
14006
(76%)
9.AMD FX-8150
8 cor. / 3600 MHz
13857
(76%)
10.AMD FX-8320E
8 cor. / 3200 MHz
13727
(75%)
11.AMD FX-6350
6 cor. / 3900 MHz
12713
(69%)
12.AMD FX-6330
6 cor. / 3600 MHz
12587
(69%)
13.AMD FX-8120
8 cor. / 3100 MHz
12031
(66%)
14.AMD FX-6300
6 cor. / 3500 MHz
11604
(63%)
15.AMD Opteron 3380
8 cor. / 2600 MHz
11555
(63%)
16.AMD FX-6130
6 cor. / 3600 MHz
11249
(62%)
17.AMD FX-8140
8 cor. / 3200 MHz
11101
(61%)
18.AMD FX-6200
6 cor. / 3800 MHz
11056
(60%)
19.AMD Opteron 3365
8 cor. / 2300 MHz
11019
(60%)
20.AMD FX-8100
8 cor. / 2800 MHz
10650
(58%)
21.AMD FX-6120
6 cor. / 3500 MHz
10433
(57%)
22.AMD Opteron 3280
8 cor. / 2400 MHz
10015
(55%)
23.AMD FX-6100
6 cor. / 3300 MHz
9785
(54%)
24.AMD FX-4350
4 cor. / 4200 MHz
9673
(53%)
25.AMD FX-4330
4 cor. / 4000 MHz
9345
(51%)
26.AMD FX-4320
4 cor. / 4000 MHz
9070
(50%)
27.AMD FX-4170
4 cor. / 4200 MHz
8822
(48%)
28.AMD FX-4300
4 cor. / 3800 MHz
8507
(47%)
29.AMD FX-B4150
4 cor. / 3800 MHz
8346
(46%)
30.AMD FX-4150
4 cor. / 3900 MHz
8315
(46%)
31.AMD FX-4200
4 cor. / 3300 MHz
7729
(42%)
32.AMD Opteron 3350 HE
4 cor. / 2800 MHz
7577
(42%)
33.AMD FX-4130
4 cor. / 3800 MHz
7539
(41%)
34.AMD FX-4100
4 cor. / 3600 MHz
7381
(41%)
35.AMD FX-4120
4 cor. / 3300 MHz
6887
(38%)
36.AMD Opteron 3260 HE
4 cor. / 2700 MHz
5899
(32%)
37.AMD Opteron 3250 HE
4 cor. / 2500 MHz
5325
(29%)
38.AMD Opteron 3320 EE
4 cor. / 1900 MHz
4842
(27%)
Общий рейтинг быстродействия процессоров >>>
