Архив | ПроцессорSocket (разъем) процессора: что это такое и как узнать его тип → Socket AM3 (Socket 941)
Статья в последний раз корректировалась 2020.02.01 и могла потерять свою актуальность !!!

Socket AM3

01.02.2020 г.

Содержание:

I. Общая информация о разъёме.

II. Особенности процессоров для Socket AM3;

III. Чипсеты для Socket AM3 и их технические характеристики.

IV. Рейтинг процессоров для Socket AM3.

Socket AM3 (или Socket 941) – разъем для установки настольных процессоров AMD высокопроизводительного, среднебюджетного и бюджетного сегментов. Является развитием Socket AM2, от которого отличается, главным образом, только поддержкой оперативной памяти DDR3 и более высокой частотой системной шины HyperTransport. Вышел в феврале 2009 года. На материнской плате Socket AM3 всегда имеет белый цвет.

Разъем выполнен в формате PGA (pin grid array), то есть, в нем расположены контактные отверстия, в которые своими штыревыми контактами вставляется процессор. Количество контактов – 941. Диаметр контактных отверстий - 0,45 мм.

По физическим размерам и расположению контактов Socket AM3 очень близок к более новому Socket AM3+, а также к своим предшественникам - Socket AM2 и Socket AM2+. Все эти сокеты совместимы между собой, хотя и с некоторыми оговорками:

• процессоры AM3 поддерживают оперативную память DDR2 и DDR3 и, как правило, полностью совместимы с материнскими платами Socket AM3, AM3+, AM2, AM2+/;

• процессоры AM3+ совместимы с материнскими платами Socket AM3 не всегда. Они могут работать на некоторых платах AM3 после установки соответствующей версии BIOS;

• использовать процессоры AM2 и AM2+ на материнских платах с Socket AM3, AM3+ обычно невозможно, поскольку они (процессоры) не поддерживают DDR3.

Особенности процессоров для Socket AM3:

• техпроцесс изготовления: 45 nm;

• количество ядер: процессоры Celeron – 1; Athlon – 2, 3 или 4; Phenom - 2, 3, 4 или 6; Opteron - 4;

• поддержка многопоточности: нет;

• авторазгон (Turbo Core): есть только в некоторых процессорах Phenom, вышедших в 2010 году (кодовое название 6-ядерных моделей - Thuban, 4-ядерных – Zosma);

• частота: до 3,7 ГГц;

• TDP: до 160 W;

• системная шина: 1600 - 2200 MHz 16-bit HyperTransport (3.2 - 4.4 GT/s);

• встроенный контролер оперативной памяти: двухканальный, DDR3-1333 (в младших моделях - DDR3-1066) или DDR2;

• кэш-память: у процессоров Celeron и Athlon двухуровневая, по 512 или 1024 Kb кэша L2 на каждое ядро; у Phenom и Opteron дополнительно присутсвует память третьего уровня (L3) объемом 6 Mb.

• встроенный контроллер PCIe: нет (используются линии PCIe чипсета материнской платы);

• встроенное графическое ядро: нет.

Перечень моделей процессоров, а также уровень их быстродействия, см. внизу этой страницы.

Чипсеты для Socket AM3

В качестве системной логики на материнских платах с Socket AM3 используются чипсеты (наборы миркосхем) AMD 890GX, 880G, 870 и 890FX. Кроме того, существуют материнские платы AM3 на более старых чипсетах, изначально выпущенных для Socket AM2 и AM2+, а именно на чипсетах AMD 770, 790GX, 790FX, 790X, 740G, 785G, 760G и NVIDIA nForce 520LE, NVIDIA GeForce 7025/nForce 630a.

Системная логика материнских плат AM3 имеет классическую "хабовую" компоновку, то есть, состоит из двух основных микросхем – так называемых "северного" и "южного" мостов.

Северные мосты: AMD 890FX AMD 890GX AMD 880G AMD 870
Год выхода 2009
Техпроцесс изготовления 65 nm 55 nm 55 nm 65 nm
TDP 19,6 W 25 W 18 W 12,5 W
Системная шина HyperTransport 3.0
2600 MHz
Макс. количество процессоров 1
Поддержка процессоров Socket AM3+ да
Поддержка процессоров Socket AM2, AM2+ нет
Встроенное видеоядро нет Radeon HD 4290
700 MHz
Radeon HD 4250
560 MHz
нет
Количество линий PCI-e 42 линии PCI-e 2.0 22 линии PCI-e 2.0
Поддержка нескольких видеокарт
(CrossFireX)
да нет
Варианты конфигурации разъемов PCI-e для видеокарт 2х16
4x8
1х16
2x8
1х16
2x8
1х16
AMD OverDrive* + + - -
IOMMU** + - - -
Шина соединения с южным мостом A-Link Express 3
(4 линии PCI-e 2.0)
Южный мост SB850, SB810

*AMD OverDrive - набор инструментов для оверлокинга, позволяющий повышать быстродействие компьютера за счет разгона основных компонентов системы без необходимости перезагрузки.

**IOMMU - блок управления памятью для операций ввода-вывода, предоставляющий возможность прямой работы виртуализованных операционных систем с оборудованием основной системы.

Южныe мосты: AMD SB850 AMD SB810
TDP 6 W 6 W
Техпроцесс изготовления 65 nm
Линий PCI-Express 2.0 2
Макс. количество портов USB 14 USB 2.0 + 2 USB 1.1
Поддержка шины PCI +
Поддержка AHCI +
Макс. количество SATA 6 SATA 3.0 6 SATA 2.0
Поддержка RAID 0, 1, 5, 10 0, 1, 10

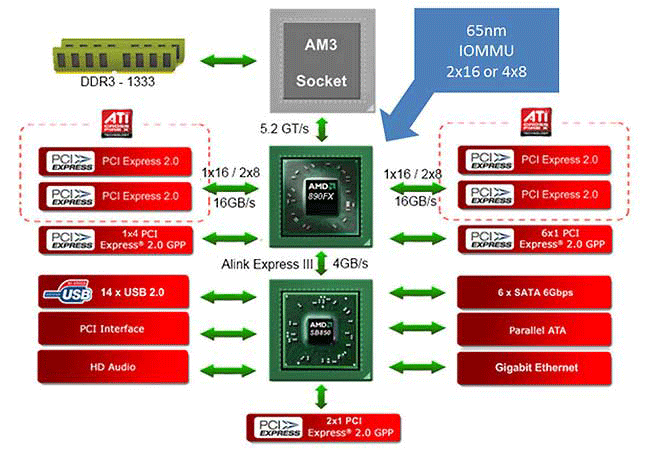

Схемы чипсетов для Socket AM3:





Рейтинг процессоров с Socket AM3

(размещены в порядке снижения индекса быстродействия)

1.AMD Phenom II X6 1100T
6 cor. / 3300 MHz
7063
(100%)
2.AMD Phenom II X6 1090T BE
6 cor. / 3200 MHz
6866
(98%)
3.AMD Phenom II X6 1075T
6 cor. / 3000 MHz
6288
(90%)
4.AMD Phenom II X6 1065T
6 cor. / 2900 MHz
6138
(87%)
5.AMD Phenom II X6 1405T
6 cor. / 3000 MHz
6102
(87%)
6.AMD Phenom II X6 1055T
6 cor. / 2800 MHz
6055
(86%)
7.AMD Phenom II X6 1045T
6 cor. / 2700 MHz
5843
(83%)
8.AMD Phenom II X6 1035T
6 cor. / 2600 MHz
5456
(78%)
9.AMD Phenom II X4 976 BE
4 cor. / 3700 MHz
5313
(76%)
10.AMD Phenom II X4 980
4 cor. / 3700 MHz
5139
(73%)
11.AMD Phenom II X4 970 BE
4 cor. / 3500 MHz
4898
(70%)
12.AMD Phenom II X4 965 BE
4 cor. / 3400 MHz
4811
(69%)
13.AMD Phenom II X4 975 BE
4 cor. / 3600 MHz
4724
(67%)
14.AMD Athlon II X4 559
4 cor. / 3400 MHz
4710
(67%)
15.AMD Phenom II X4 B55
4 cor. / 3300 MHz
4677
(67%)
16.AMD Phenom II X4 B99
4 cor. / 3000 MHz
4590
(65%)
17.AMD Phenom II X4 B97
4 cor. / 3200 MHz
4589
(65%)
18.AMD Phenom II X4 955 BE
4 cor. / 3200 MHz
4585
(65%)
19.AMD Athlon II X4 555
4 cor. / 3000 MHz
4572
(65%)
20.AMD Athlon II X4 650
4 cor. / 3200 MHz
4447
(63%)
21.AMD Phenom II X4 850
4 cor. / 3300 MHz
4444
(63%)
22.AMD Phenom II X4 B50
4 cor. / 3200 MHz
4433
(63%)
23.AMD Phenom II X4 B95
4 cor. / 3000 MHz
4393
(63%)
24.AMD Phenom II X4 840
4 cor. / 3200 MHz
4390
(63%)
25.AMD Athlon II X4 553
4 cor. / 2820 MHz
4377
(62%)
26.AMD Phenom II X4 945
4 cor. / 3000 MHz
4362
(62%)
27.AMD Phenom II X4 977
4 cor. / 3600 MHz
4303
(61%)
28.AMD Phenom II X4 960T BE
4 cor. / 3000 MHz
4299
(61%)
29.AMD Athlon II X4 645
4 cor. / 3100 MHz
4295
(61%)
30.AMD Phenom II X4 840T
4 cor. / 2900 MHz
4272
(61%)
31.AMD Phenom II X4 B35
4 cor. / 2900 MHz
4198
(60%)
32.AMD Phenom II X4 B45
4 cor. / 3100 MHz
4156
(59%)
33.AMD Phenom II X4 925
4 cor. / 2800 MHz
4122
(59%)
34.AMD Athlon II X4 640
4 cor. / 3000 MHz
4085
(58%)
35.AMD Phenom II X4 B40
4 cor. / 3000 MHz
4051
(58%)
36.AMD Athlon II X4 635
4 cor. / 2900 MHz
4049
(58%)
37.AMD Athlon II X4 630
4 cor. / 2800 MHz
3921
(56%)
38.AMD Phenom II X4 B93
4 cor. / 2800 MHz
3908
(56%)
39.AMD Phenom II X4 910e
4 cor. / 2600 MHz
3857
(55%)
40.AMD Opteron 1385
4 cor. / 2700 MHz
3781
(54%)
41.AMD Phenom II X4 820
4 cor. / 2800 MHz
3767
(54%)
42.AMD Opteron 1389
4 cor. / 2900 MHz
3763
(54%)
43.AMD Athlon II X4 655
4 cor. / 3300 MHz
3762
(54%)
44.AMD Phenom II X4 830
4 cor. / 2800 MHz
3751
(54%)
45.AMD Athlon II X4 620
4 cor. / 2600 MHz
3660
(52%)
46.AMD Phenom II X4 905e
4 cor. / 2500 MHz
3646
(52%)
47.AMD Athlon II X3 460
3 cor. / 3400 MHz
3635
(52%)
48.AMD Phenom II X4 805
4 cor. / 2500 MHz
3622
(52%)
49.AMD Athlon II X4 615e
4 cor. / 2500 MHz
3620
(52%)
50.AMD Phenom II X4 810
4 cor. / 2600 MHz
3619
(52%)
51.AMD Athlon II X4 605e
4 cor. / 2300 MHz
3559
(51%)
52.AMD Athlon II X4 610e
4 cor. / 2400 MHz
3546
(51%)
53.AMD Athlon II X3 455
3 cor. / 3300 MHz
3438
(49%)
54.AMD Athlon II X3 450
3 cor. / 3200 MHz
3383
(48%)
55.AMD Athlon II X4 620e
4 cor. / 2700 MHz
3381
(48%)
56.AMD Athlon II X4 615
4 cor. / 2700 MHz
3369
(48%)
57.AMD Phenom II X3 B77
3 cor. / 3200 MHz
3338
(48%)
58.AMD Athlon II X3 445
3 cor. / 3100 MHz
3295
(47%)
59.AMD Opteron 1381
4 cor. / 2500 MHz
3253
(47%)
60.AMD Athlon II X4 600e
4 cor. / 2200 MHz
3249
(47%)
61.AMD Phenom II X3 B75
3 cor. / 3000 MHz
3224
(46%)
62.AMD Athlon II X4 605
4 cor. / 2500 MHz
3220
(46%)
63.AMD Phenom II X4 910
4 cor. / 2600 MHz
3215
(46%)
64.AMD Phenom II X4 900e
4 cor. / 2400 MHz
3126
(45%)
65.AMD Athlon II X3 440
3 cor. / 3000 MHz
3112
(45%)
66.AMD Phenom II X3 715 BE
3 cor. / 2800 MHz
3083
(44%)
67.AMD Athlon II X3 435
3 cor. / 2900 MHz
2942
(42%)
68.AMD Phenom II X3 720
3 cor. / 2800 MHz
2884
(41%)
69.AMD Athlon II X3 425
3 cor. / 2700 MHz
2853
(41%)
70.AMD Phenom II X3 710
3 cor. / 2600 MHz
2844
(41%)
71.AMD Athlon II X3 420e
3 cor. / 2600 MHz
2819
(40%)
72.AMD Phenom II X3 B73
3 cor. / 2800 MHz
2784
(40%)
73.AMD Athlon II X3 420
3 cor. / 2800 MHz
2719
(39%)
74.AMD Athlon II X3 415
3 cor. / 2600 MHz
2663
(38%)
75.AMD Phenom II X3 700e
3 cor. / 2400 MHz
2627
(38%)
76.AMD Phenom II X2 565 BE
2 cor. / 3400 MHz
2610
(37%)
77.AMD Athlon II X3 415e
3 cor. / 2500 MHz
2609
(37%)
78.AMD Athlon II X3 425e
3 cor. / 2700 MHz
2605
(37%)
79.AMD Phenom II X2 570 BE
2 cor. / 3500 MHz
2601
(37%)
80.AMD Phenom II X3 740 BE
3 cor. / 3000 MHz
2578
(37%)
81.AMD Phenom II X2 B59
2 cor. / 3400 MHz
2527
(36%)
82.AMD Phenom II X2 560 BE
2 cor. / 3300 MHz
2500
(36%)
83.AMD Phenom II X2 521
2 cor. / 3500 MHz
2487
(36%)
84.AMD Athlon II X2 280
2 cor. / 3600 MHz
2453
(35%)
85.AMD Athlon II X3 405e
3 cor. / 2300 MHz
2410
(35%)
86.AMD Athlon II X3 400e
3 cor. / 2200 MHz
2390
(34%)
87.AMD Athlon II X2 270
2 cor. / 3400 MHz
2382
(34%)
88.AMD Phenom II X2 555 BE
2 cor. / 3200 MHz
2357
(34%)
89.AMD Athlon II X2 265
2 cor. / 3300 MHz
2335
(34%)
90.AMD Athlon II X2 B28
2 cor. / 3400 MHz
2310
(33%)
91.AMD Phenom II X2 511
2 cor. / 3400 MHz
2290
(33%)
92.AMD Phenom II X2 B57
2 cor. / 3200 MHz
2281
(33%)
93.AMD Athlon II X2 B26
2 cor. / 3200 MHz
2214
(32%)
94.AMD Phenom II X3 705e
3 cor. / 2500 MHz
2212
(32%)
95.AMD Phenom II X2 545
2 cor. / 3000 MHz
2212
(32%)
96.AMD Athlon II X2 260
2 cor. / 3200 MHz
2178
(31%)
97.AMD Athlon II X2 255
2 cor. / 3100 MHz
2178
(31%)
98.AMD Phenom II X2 B55
2 cor. / 3000 MHz
2142
(31%)
99.AMD Athlon II X2 245e
2 cor. / 2900 MHz
2120
(31%)
100.AMD Athlon II X2 250
2 cor. / 3000 MHz
2116
(30%)
101.AMD Phenom II X2 550
2 cor. / 3100 MHz
2091
(30%)
102.AMD Athlon II X2 250e
2 cor. / 3000 MHz
2091
(30%)
103.AMD Phenom II X2 B53
2 cor. / 2800 MHz
2058
(30%)
104.AMD Athlon II X2 245
2 cor. / 2900 MHz
2029
(29%)
105.AMD Athlon II X2 B24
2 cor. / 3000 MHz
2000
(29%)
106.AMD Athlon II X2 210e
2 cor. / 2600 MHz
2000
(29%)
107.AMD Athlon II X2 235e
2 cor. / 2700 MHz
1953
(28%)
108.AMD Athlon II X2 B22
2 cor. / 2800 MHz
1906
(27%)
109.AMD Athlon II X2 240
2 cor. / 2800 MHz
1905
(27%)
110.AMD Athlon II X2 220
2 cor. / 2800 MHz
1879
(27%)
111.AMD Athlon II X2 240e
2 cor. / 2800 MHz
1838
(27%)
112.AMD Athlon II X2 215
2 cor. / 2700 MHz
1803
(26%)
113.AMD Athlon II X2 225
2 cor. / 2900 MHz
1776
(26%)
114.AMD Sempron X2 190
2 cor. / 2500 MHz
1591
(23%)
115.AMD Sempron X2 180
2 cor. / 2400 MHz
1495
(22%)
116.AMD Athlon II X2 260u
2 cor. / 1800 MHz
1291
(19%)
117.AMD Athlon II X2 270u
2 cor. / 2000 MHz
1222
(18%)
118.AMD Athlon II X2 250u
2 cor. / 1600 MHz
1083
(16%)
119.AMD Sempron 150
1 cor. / 2900 MHz
1081
(16%)
120.AMD Sempron 145
1 cor. / 2800 MHz
938
(14%)
121.AMD Sempron 130
1 cor. / 2600 MHz
925
(14%)
122.AMD Sempron 140
1 cor. / 2700 MHz
880
(13%)
123.AMD Athlon II 160u
1 cor. / 1800 MHz
648
(10%)
124.AMD Athlon II 170u
1 cor. / 2000 MHz
643
(10%)
Общий рейтинг быстродействия процессоров >>>
