LGA 3647

19.10.2019 р.

LGA3647 (Socket P) - роз'єм для серверних багатопроцесорних систем на базі процесорів Xeon Phi x200 ("Knights Landing"), процесорів Xeon архітектур Skylake-EX, Skylake-SP ("Xeon Purley") і Cascade Lake.

Роз'єм виконаний у форматі LGA, тобто, має підпружинені контакти, до яких притискається встановлюваний процесор. Кількість контактів - 3647.

Основними особливостями процесорів для LGA3647 є наявність 6-канального контролера оперативної пам'яті DDR4, підтримка Hyper-Threading, Turbo Boos , кількість ядер - до 28, базова частота - до 3600 MHz, TDP - до 255 W, кількість ліній PCIe 3.0 - 48. Вбудована графіка відсутня.

Системна шина - UPI (UltraPath Interconnect) зі швидкістю до 10,4 GT/s (гігатранзакцій в секунду) в кожному напрямку. При цьому, процесори використовують кілька шин UPI, що дозволяє їм взаємодіяти з іншими процесорами в багатопроцесорних системах.

Як системна логіка для материнських плат з LGA3647 використовуються чісети серії Intel C620 (кодова назва Lewisburg). Серія влючає чіпсети C621, C622, C624, C625, C626, C627, C628, C629, які характеризуються наступними особливостями:

	Intel C621	Intel C622	Intel C624	Intel C625	Intel C626	Intel C627	Intel C628	Intel C629
Рік виходу	2017							2018
TDP	15 W	17 W	19 W	21 W	23 W	28,6 W	26,3 W	28,6 W
Системна шина	DMIx4
Тип пам'яті	DDR4 з підтримкою ECC
Інтегроване відео	-
Конфігурації шини PCI Express 3.0 процесора	1x16 2x16 2x16 + 1x8 5x8
Каналів PCI-Express 3.0 чіпсету	20
Конфігурациї PCI-Express чіпсету	1x4,2x2,4x1,1x2+2x1
Макс. кількість портів USB	14
USB 3.0	до 10
USB 2.0	до 14
Портів SATA 3 (6 GB/s)	до 14
Підтримка RAID	+
Кількість Ethernet портів 10Gb / 1Gb	0 / 4	2 / 4	4 / 4
Канал висхідного зв'язку PCIe	x1	x8	x16
Підтримка технологій
Intel VT-d	+	+	+	+	+	+	+	+
Intel vPro	+	+	+	-	-	-	-	-
Intel HD Audio	+	+	+	+	+	+	+	+
Intel Rapid для підприємств	+	+	+	+	+	+	+	+
Intel Node Manager	+	+	+	+	+	+	+	+
Intel Standard Manageability	+	+	+	+	+	+	+	+
Intel Rapid Start	-	-	-	-	-	-	-	-
Intel Platform Trust Technology (Intel PTT)	+	+	+	+	+	+	+	+
Intel Trusted Execution	+	+	+	+	+	+	+	+
Intel QuickAssist:
compression	-	-	-	20 Gb/s	40 Gb/s	100 Gb/s	100 Gb/s	100 Gb/s
encryption	-	-	-	20 Gb/s	40 Gb/s	100 Gb/s	100 Gb/s	100 Gb/s
RSA	-	-	-	20K Ops/s	40K Ops/s	100K Ops/s	100K Ops/s	100K Ops/s

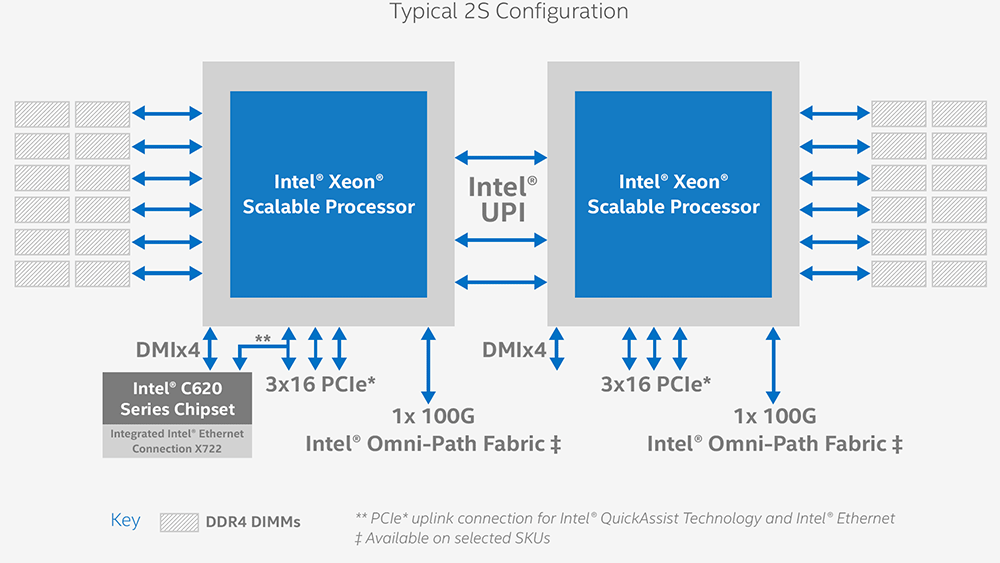

Можливі варіанти компонування системи:

Процесори, які встановлюються в LGA3647

(розміщені в порядку зниження індексу швидкодії)



1.	Intel Xeon W-3275 28 cor. / 2500 MHz	75210 (100%)
2.	Intel Xeon Platinum 8275CL 24 cor. / 3000 MHz	73834 (99%)
3.	Intel Xeon W-3275M 28 cor. / 2500 MHz	69903 (93%)
4.	Intel Xeon Platinum 8180 28 cor. / 2500 MHz	69246 (93%)
5.	Intel Xeon Gold 6238R 28 cor. / 2200 MHz	67893 (91%)
6.	Intel Xeon W-3175X 28 cor. / 3100 MHz	67270 (90%)
7.	Intel Xeon Gold 6268CL 24 cor. / 2800 MHz	66747 (89%)
8.	Intel Xeon Gold 6248R 24 cor. / 3000 MHz	64481 (86%)
9.	Intel Xeon Gold 6242R 20 cor. / 3100 MHz	63281 (85%)
10.	Intel Xeon Gold 6230R 26 cor. / 2100 MHz	61869 (83%)
11.	Intel Xeon Platinum 8260M 24 cor. / 2400 MHz	61484 (82%)
12.	Intel Xeon Gold 5220R 24 cor. / 2200 MHz	60398 (81%)
13.	Intel Xeon Gold 6240R 24 cor. / 2400 MHz	60367 (81%)
14.	Intel Xeon Gold 6278C 26 cor. / 2600 MHz	59429 (80%)
15.	Intel Xeon Platinum 8280 28 cor. / 2700 MHz	59332 (79%)
16.	Intel Xeon Platinum 8168 24 cor. / 2700 MHz	58912 (79%)
17.	Intel Xeon W-3265M 24 cor. / 2700 MHz	57963 (78%)
18.	Intel Xeon Platinum 8173M 28 cor. / 2000 MHz	57623 (77%)
19.	Intel Xeon Platinum 8268 24 cor. / 2900 MHz	57252 (77%)
20.	Intel Xeon Platinum 8171M 26 cor. / 2000 MHz	55442 (74%)
21.	Intel Xeon Gold 6246R 16 cor. / 3400 MHz	55145 (74%)
22.	Intel Xeon W-3245 16 cor. / 3200 MHz	55131 (74%)
23.	Intel Xeon Gold 6254 18 cor. / 3100 MHz	54988 (74%)
24.	Intel Xeon W-3265 24 cor. / 2700 MHz	54488 (73%)
25.	Intel Xeon Gold 6248 20 cor. / 2500 MHz	53400 (72%)
26.	Intel Xeon Gold 6154 18 cor. / 3000 MHz	53371 (71%)
27.	Intel Xeon Platinum 8260 24 cor. / 2400 MHz	53140 (71%)
28.	Intel Xeon Gold 6148 20 cor. / 2400 MHz	52467 (70%)
29.	Intel Xeon Gold 6210U 20 cor. / 2500 MHz	52334 (70%)
30.	Intel Xeon Gold 6253CL 18 cor. / 3100 MHz	51672 (69%)
31.	Intel Xeon Platinum 8160 24 cor. / 2100 MHz	50620 (68%)
32.	Intel Xeon Gold 6238 22 cor. / 2100 MHz	49985 (67%)
33.	Intel Xeon Gold 6212U 24 cor. / 2400 MHz	49719 (67%)
34.	Intel Xeon Platinum 8124M 18 cor. / 3000 MHz	49477 (66%)
35.	Intel Xeon Gold 6252 24 cor. / 2100 MHz	49136 (66%)
36.	Intel Xeon Gold 6142 16 cor. / 2600 MHz	49075 (66%)
37.	Intel Xeon Gold 6208U 16 cor. / 2900 MHz	49022 (66%)
38.	Intel Xeon Gold 6230 20 cor. / 2100 MHz	48993 (66%)
39.	Intel Xeon Gold 6150 18 cor. / 2100 MHz	48696 (65%)
40.	Intel Xeon Platinum 8175M 24 cor. / 2500 MHz	48251 (65%)
41.	Intel Xeon Gold 6226R 16 cor. / 2900 MHz	47614 (64%)
42.	Intel Xeon Gold 6242 16 cor. / 2800 MHz	47580 (64%)
43.	Intel Xeon W-3245M 16 cor. / 3200 MHz	47373 (63%)
44.	Intel Xeon W-3235 12 cor. / 3300 MHz	46952 (63%)
45.	Intel Xeon Gold 5218R 20 cor. / 2100 MHz	46425 (62%)
46.	Intel Xeon Platinum 8167M 26 cor. / 2000 MHz	45965 (62%)
47.	Intel Xeon Gold 6246 12 cor. / 3300 MHz	44939 (60%)
48.	Intel Xeon Gold 6143 16 cor. / 2800 MHz	44861 (60%)
49.	Intel Xeon Gold 6152 22 cor. / 2100 MHz	44669 (60%)
50.	Intel Xeon Gold 5220 18 cor. / 2200 MHz	43717 (59%)
51.	Intel Xeon Gold 6122 20 cor. / 1800 MHz	43042 (58%)
52.	Intel Xeon Gold 6146 12 cor. / 3200 MHz	42164 (57%)
53.	Intel Xeon Platinum 8176 28 cor. / 2100 MHz	41953 (56%)
54.	Intel Xeon Gold 6140 18 cor. / 2300 MHz	41658 (56%)
55.	Intel Xeon Platinum P-8124 18 cor. / 3000 MHz	41039 (55%)
56.	Intel Xeon Gold 5218 16 cor. / 2300 MHz	39793 (53%)
57.	Intel Xeon Gold 6132 14 cor. / 2600 MHz	39774 (53%)
58.	Intel Xeon Gold 6130T 16 cor. / 2100 MHz	39464 (53%)
59.	Intel Xeon Gold 5218T 16 cor. / 2100 MHz	38793 (52%)
60.	Intel Xeon Gold 6136 12 cor. / 3000 MHz	38756 (52%)
61.	Intel Xeon Gold 6138 20 cor. / 2000 MHz	38101 (51%)
62.	Intel Xeon Gold 6250 8 cor. / 3900 MHz	37855 (51%)
63.	Intel Xeon Gold 6138T 20 cor. / 2000 MHz	37374 (50%)
64.	Intel Xeon Silver 4216 16 cor. / 2100 MHz	37308 (50%)
65.	Intel Xeon Gold 6130 16 cor. / 2100 MHz	36854 (50%)
66.	Intel Xeon Gold 6144 8 cor. / 3500 MHz	36186 (49%)
67.	Intel Xeon Gold 6226 12 cor. / 2700 MHz	35855 (48%)
68.	Intel Xeon Gold 6137 8 cor. / 3900 MHz	35050 (47%)
69.	Intel Xeon Gold 6126 12 cor. / 2600 MHz	34793 (47%)
70.	Intel Xeon Gold 6244 8 cor. / 3600 MHz	34353 (46%)
71.	Intel Xeon Silver 4214R 12 cor. / 2400 MHz	33166 (45%)
72.	Intel Xeon Gold 5120T 14 cor. / 2200 MHz	32809 (44%)
73.	Intel Xeon Gold 6234 8 cor. / 3300 MHz	32130 (43%)
74.	Intel Xeon Gold 5120 14 cor. / 2200 MHz	32011 (43%)
75.	Intel Xeon W-3223 8 cor. / 3500 MHz	31385 (42%)
76.	Intel Xeon Gold 5118 12 cor. / 2300 MHz	30170 (41%)
77.	Intel Xeon Gold 6134 8 cor. / 3200 MHz	30138 (41%)
78.	Intel Xeon Silver 4214Y 12 cor. / 2200 MHz	29759 (40%)
79.	Intel Xeon Silver 4214 12 cor. / 2200 MHz	29303 (39%)
80.	Intel Xeon Gold 5117 14 cor. / 2000 MHz	28626 (39%)
81.	Intel Xeon Silver 5217 8 cor. / 3000 MHz	28476 (38%)
82.	Intel Xeon Gold 5215 10 cor. / 2500 MHz	28279 (38%)
83.	Intel Xeon Gold 5217 8 cor. / 2500 MHz	27926 (38%)
84.	Intel Xeon Silver 4116T 12 cor. / 2100 MHz	27488 (37%)
85.	Intel Xeon Silver 4116 12 cor. / 2100 MHz	27414 (37%)
86.	Intel Xeon Silver 4215R 8 cor. / 3200 MHz	27403 (37%)
87.	Intel Xeon Silver 4210R 10 cor. / 2400 MHz	27395 (37%)
88.	Intel Xeon Gold 5115 10 cor. / 2400 MHz	26514 (36%)
89.	Intel Xeon Silver 4215 8 cor. / 2500 MHz	26134 (35%)
90.	Intel Xeon Silver 4123 8 cor. / 3000 MHz	26072 (35%)
91.	Intel Xeon Gold 6128 6 cor. / 3400 MHz	24624 (33%)
92.	Intel Xeon Silver 4210 10 cor. / 2200 MHz	24145 (33%)
93.	Intel Xeon Silver 4114 10 cor. / 2200 MHz	23513 (32%)
94.	Intel Xeon Silver 4208 8 cor. / 2100 MHz	20643 (28%)
95.	Intel Xeon Silver 4209T 8 cor. / 2200 MHz	20054 (27%)
96.	Intel Xeon Silver 4109T 8 cor. / 2000 MHz	18730 (25%)
97.	Intel Xeon Silver 4110 8 cor. / 2100 MHz	18337 (25%)
98.	Intel Xeon Gold 5222 4 cor. / 3800 MHz	17175 (23%)
99.	Intel Xeon Gold 5122 4 cor. / 3600 MHz	16031 (22%)
100.	Intel Xeon Silver 4108 8 cor. / 1800 MHz	15942 (22%)
101.	Intel Xeon Silver 4112 4 cor. / 2600 MHz	11667 (16%)
102.	Intel Xeon Bronze 3106 8 cor. / 1700 MHz	10442 (14%)
103.	Intel Xeon Bronze 3204 6 cor. / 1900 MHz	8751 (12%)
104.	Intel Xeon Bronze 3104 6 cor. / 1700 MHz	8008 (11%)
