LGA 775 (Socket T)

Зміст:

I. Загальна інформація про роз'єм.

II. Процесори NetBurst для LGA775 (ядра Gallatin, Prescott, Cedar Mill, Smtithfield, Presler).

III. Процесори Core 2 для LGA775 (ядра Conroe, Allendale, Kentsfield, Wolfdale, Yorkfield).

IV. Особливості чіпсетів сокета LGA775.

V. Чіпсети Intel для сокета LGA775:

• Чіпсети Intel 910/915/925 (Grantsdale і Alderwood);

• Чіпсети Intel 945/946/955/975 (Lakeport і Glenwood);

• Чіпсети Intel 960-й серії (Broadwater);

• Чіпсети Intel 3 серії (X38, P35, G35, Q35, Q33, G33, P31, G31);

• Чіпсети Intel 4 серії (X48, P45, Q45, G45, P43, Q43, B43, G43, G41).

VI. Чіпсети nVidia для сокета LGA775:

• Чіпсети серії nForce 4;

• Чіпсети серії nForce 500;

• Чіпсети серії nForce 600;

• Чіпсети серії nForce 700 / geForce 9300 / geForce 9400.

VII. Чіпсети VIA для сокета LGA775.

VIII. Чіпсети SIS для сокета LGA775.

IX. Чіпсети ATI для сокета LGA775.

X. Рейтинг процесорів LGA775.

LGA 775 (Socket T) - роз'єм для установки на материнську плату процесорів Intel архітектур NetBurst (ядра Gallatin, Prescott, Cedar Mill, Smtithfield, Presler) і Core 2 (ядра Conroe, Allendale, Kentsfield, Wolfdale, Yorkfield). Випущений в 2004 році на зміну Socket 478. Призначений для настільних систем і робочих станцій. Використовувався також в серверах.

Був основою систем на базі декількох поколінь процесорів Intel, почавши втрачати свою актуальність лише в 2008 - 2009 роках з виходом сокетів LGA1366 (Socket B), LGA 1156 (Socket H).

Деякі процесори LGA 775 навіть за сьогоднішніми мірками (друга половина 2017 року) забезпечують прийнятний рівень швидкодії, прекрасно справляючись з більшістю повсякденних завдань.

LGA775, на відміну від свого попередника, виконаний у форматі Land Grid Array. Тобто, в ньому розміщені пружинні контакти, до яких за допомогою спеціального тримача і важеля притискається процесор (на ньому замість використовуваних раніше штирьків встановлені контактні площадки). Таке рішення дозволяе уникнути відламування штирьків від процесора, що знаходиться в роз'ємі, при транспортуванні й в інших схожих ситуаціях.

Кількість контактів в роз'ємі - 775. Розмір процесора - 37,5 х 37,5 мм.

Процесори LGA775, на відміну від більш сучасних процесорів Intel, не мають вбудованого відеоядра, контролера пам'яті і ліній PCIe (це все знаходиться в чіпсеті материнської плати), що дозволило Intel використовувати для їх підключення до чіпсету відносно стару шину FSB, але з більш високою частотою (до 1600 MHz).

Кількість обчислювальних ядер в процесорах - до 4. Існують моделі з розблокованим множником (Extreme), а також з підтримкою Hyper-Threading (тільки одноядерні моделі архітектури NetBurst). Процесори LGA775 можуть працювати з оперативною пам'яттю DDR, DDR2 або DDR3 з частотою від 226 до 1600 MHz, а також сильно відрізняються іншими своїми можливостями і загальним рівнем швидкодії. Така велика різниця пояснюється тим, що для LGA775 протягом тривалого часу (з 2004 по 2008 рік) випускались процесори мікроархітектури NetBurst і Core 2. Це ціла епоха в розвитку процесорів Intel.

Разом з процесорами розвивалися й чіпсети материнських плат. За цей час для сокета LGA775 було випущено понад 80 чіпсетів (наборів мікросхем для материнських плат), розроблених як компанією Intel, так і сторонніми розробниками.

Характеристики чіпсетів будуть приведені нижче. Спочатку трохи про процесори.

Процесори архітектури NetBurst

Розробка архітектури NetBurst (друга назва - P68) почалася компанією Intel ще в 2000 році. Ставка тут робилася головним чином на високу тактову частоту. Досягти цього можна було шляхом гіперконвейеризаціі (в деяких моделях використовувався обчислювальний конвеєр довжиною до 31 стадії) і застосування кеша послідовностей мікрооперацій замість традиційного кешу інструкцій.

Процесори NetBurst з охолодженням на рідкому азоті розганялися до 7 ГГц. Легкодосягним показником на повітряному охолодженні було 3,8 ГГц, що тоді було дуже вагомим результатом.

Однак, висока частота виявилася безперспективним напрямком розвитку. По-перше, високочастотні процесори виділяли багато тепла, по-друге - з довгим конвеєром було складно забезпечити прийнятний рівень "безпомилковості" їх роботи. В наслідок цього в неоптимізованих під NetBurst додатках ці процесори часто виявлялися менш ефективними, ніж процесори попередньої архітектури, які працюють на значно нижчих частотах.

Проте, висока частота була вигідною в маркетинговому плані і архітектура NetBurst залишалася основою процесорів Intel протягом 2000 - 2006 років. Для сокета LGA775 були випущені одноядерні процесори з ядрами Gallatin, Prescott, Cedar Mill. Пізніше, розуміючи безперспективність ставки тільки на високу частоту, компанія Intel почала випускати також двоядерні процесори шляхом об'єднання в одному корпусі двох ядер. При цьому, кожне ядро ​​знаходилося на окремому кристалі. По суті це були два окремі процесори в одному корпусі. Так з'явилися процесори серії Smithfield і Presler.

Особливості процесорів:

Gallatin - одноядерні процесори, виконані по техпроцесу 130 nm, з частотою до 3,46 ГГц і ефективною частотою системної шини FSB до 1066 МГц. Кеш-пам'ять дво- або трирівнева, до 2 МБ. TDP - до 110W. Серед підтримуваних технологій - MMX, SSE, SSE2. У деяких моделях була підтримка багатопоточності (Hyper-Threading). Це найстаріші процесори на сокеті LGA775 (Intel Pentium 4 EE 3.46 та ін.).

Prescott - одноядерні процесори з тактовою частотою до 3,73 ГГц і ефективною частотою FSB до 1066 МГц. Виготовлялися по техпроцесу 90 nm. Кеш-пам'ять дворівнева, до 2 МБ. TDP - до 115 W. Підтримувані технології - MMX, SSE, SSE2, SSE3, EM64T. В деяких моделях була багатопотоковість. Час виходу - 2004 - 2005 р (Intel Celeron D 325J, Intel Celeron D 326, Intel Celeron D 330J, Intel Celeron D 331, Intel Celeron D 335J, Intel Celeron D 336, Intel Celeron D 340J, Intel Celeron D 341, Intel Celeron D 345J, Intel Celeron D 346, Intel Celeron D 351, Intel Celeron D 355, Intel Pentium 4 EE 3.73 та ін.).

Smithfield - двохядерні процесори, що представляють собою два ядра Prescott (90 nm) в одному корпусі. Максимальна частота - 3,2 ГГц. Частота шини FSB - до 800 МГц. TDP - до 130 W. Структура кеш-пам'яті дворівнева, по 1 МБ на ядро. Підтримувані технології залишилися такими ж, як у Prescott. Початок випуску - квітень 2005 року (Intel Pentium D 805, Intel Pentium D 820, Intel Pentium D 830, Intel Pentium D 840, Intel Pentium D 840 XE та ін.).

Cedar Mill - одноядерні процесори з тактовою частотою до 3,6 ГГц і ефективною частотою FSB до 800 МГц. Виготовлялися по техпроцесу 65 nm. Кеш-пам'ять дворівнева, до 2 МБ. TDP - до 86 W. Підтримувані технології - MMX, SSE, SSE2, SSE3, EM64T, EIST. Ці процесори вийшли в 2006 році (Intel Celeron D 347, Intel Celeron D 352, Intel Celeron D 356, Intel Celeron D 360, Intel Celeron D 365 та ін.).

Presler - двохядерні процесори, що представляють собою два ядра Cedar Mill (65 nm) в одному корпусі. Тактова частота - до 3,47 ГГц. Ефективна частота шини FSB - 1066 МГц. Кеш-пам'ять дворівнева, по 2 МБ на ядро. TDP - до 130 W. Підтримувані технології ті ж, що у процесорів Cedar Mill. Вийшли в 2006 році (Intel Pentium D 915, Intel Pentium D 920, Intel Pentium D 925, Intel Pentium D 930, Intel Pentium D 935, Intel Pentium D 940, Intel Pentium D 945, Intel Pentium D 950, Intel Pentium D 955 XE, Intel Pentium D 960, Intel Pentium D 965 XE, Intel Pentium Extreme Edition 955, Intel Pentium Extreme Edition 965 та ін.).

Процесори архітектури Core 2

У 2006 році для LGA775 компанія Intel почала випуск процесорів архітектури Core 2. На відміну від архітектури NetBurst, тут ставка робилася не на підвищення тактової частоти, а на підняття ефективності обчислень шляхом удосконалення основних параметрів процесора (мінімізація кеш-промахів, продуктивність і кількість ядер, зниження TDP та ін.). Довжина обчислювального конвеєра зменшилася до 14 стадій. Були розроблені і впроваджені деякі нові технології.

Такий підхід повністю себе виправдав. Процесори Core 2, які працюють на більш низьких частотах, значно ефективніші ніж процесори NetBurst. Для сокета LGA775 вони випускалися з ядрами Conroe, Allendale, Kentsfield, Wolfdale, Yorkfield. Ядра Wolfdale і Yorkfield, що відрізняються від попередніх більш тонким техпроцесом виготовлення, іноді виділяють в окрему архітектуру Penryn.

Особливості процесорів

Conroe - одно- і двохядерні процесори, виготовлені по техпроцесу 65 nm. Кеш-пам'ять дворівнева, 4 МБ. Тактова частота - до 2,93 ГГц. Частота системної шини - до 1066 МГц. TDP - до 80W. Серед підтримуваних технологій - MMX, SSE, SSE2, SSE3, SSSE3, EM64T, NX (XD, Execute disable bit), VT. Була вдосконалена технологія енергоефективності EIST. Випускалися також моделі зі спрощеним ядром Conroe - Allendale. Різниця полягає в урізаному розмірі кеш-пам'яті (до 2 MB). Крім того, в деяких процесорах Allendale відсутня піддтримка апаратної віртуалізації Intel VT. Початок випуску Conroe - липень 2006 року(Intel Celeron 420, Intel Celeron 430, Intel Celeron 440, Intel Celeron 450, Intel Celeron E1200, Intel Celeron E1400, Intel Celeron E1500, Intel Celeron E1600, Intel Core 2 Duo E4300, Intel Core 2 Duo E4400, Intel Core 2 Duo E4500, Intel Core 2 Duo E4600, Intel Core 2 Duo E4700, Intel Core 2 Duo E6300, Intel Core 2 Duo E6320, Intel Core 2 Duo E6400, Intel Core 2 Duo E6420, Intel Core 2 Duo E6540, Intel Core 2 Duo E6550, Intel Core 2 Duo E6600, Intel Core 2 Duo E6700, Intel Core 2 Duo E6750, Intel Core 2 Duo E6800, Intel Core 2 Duo E6850, Intel Core 2 Extreme X6800, Intel Pentium E2140, Intel Pentium E2160, Intel Pentium E2180, Intel Pentium E2200, Intel Pentium E2220, Intel Xeon 3040, Intel Xeon 3050, Intel Xeon 3060, Intel Xeon 3065, Intel Xeon 3070, Intel Xeon 3075, Intel Xeon 3085 та ін.).

Kentsfield - чотириядерні процесори, що представляють собою два двоядерних процесора Conroe, розміщених в одному корпусі. Техпроцес виготовлення - 65 nm. Тактова чатоти - до 3,0 ГГц. Ефективна частота системної шини - 1066 МГц. TDP - до 130 W. Кеш-пам'ять дворівнева, 8 МБ, розділена (по 4 МБ на кожну пару ядер). Початок випуску - листопад 2006 року (Intel Core 2 Extreme QX6700, Intel Core 2 Extreme QX6800, Intel Core 2 Extreme QX6850, Intel Core 2 Quad Q6600, Intel Core 2 Quad Q6700, Intel Xeon X3210, Intel Xeon X3220, Intel Xeon X3230 та ін.).

Wolfdale - це, по суті, процесори Conroe з деякими поліпшеннями, створені за більш тонким техпроцесом (45 nm) і зі збільшеною кеш-пам'яттю. Кількість ядер - 1 або 2. Тактова частота - до 3,33 ГГц. Швидкість шини FSB - 800, 1066 або 1333 МГц. Кеш-пам'ять дворівнева, до 6 МБ. TDP на рівні до 65 W. Підтримувані технології ті ж, що й в Conroe, плюс з'явилася підтримка SSE4.1. Початок виробництва - 2007 рік. (Intel Celeron E3200, Intel Celeron E3300, Intel Celeron E3400, Intel Celeron E3500, Intel Core 2 Duo E7200, Intel Core 2 Duo E7300, Intel Core 2 Duo E7400, Intel Core 2 Duo E7500, Intel Core 2 Duo E7600, Intel Core 2 Duo E8190, Intel Core 2 Duo E8200, Intel Core 2 Duo E8290, Intel Core 2 Duo E8300, Intel Core 2 Duo E8400, Intel Core 2 Duo E8500, Intel Core 2 Duo E8600, Intel Pentium E2210, Intel Pentium E5200, Intel Pentium E5300, Intel Pentium E5400, Intel Pentium E5500, Intel Pentium E5700, Intel Pentium E5800, Intel Pentium E6300, Intel Pentium E6500, Intel Pentium E6500K, Intel Pentium E6600, Intel Pentium E6700, Intel Pentium E6800, Intel Xeon E3110, Intel Xeon E3120, Intel Xeon L3110 та ін.).

Yorkfield - чотириядерні процесори, що представляють собою два двоядерних процесора Wolfdale, розміщених в одному корпусі. Техпроцес виготовлення - 45 nm. Тактова частота - до 3,2 ГГц. Швидкість шини FSB - 1333 або 1600 МГц. TDP - до 136 W. Процесори мають 4, 6 або 12 МБ дворівневої розділеної кеш-пам'яті, по 2, 3 або 6 МБ на кожну пару ядер відповідно. Початок випуску - 2007 рік (Intel Core 2 Extreme QX9650, Intel Core 2 Extreme QX9770, Intel Core 2 Quad Q8200, Intel Core 2 Quad Q8200s, Intel Core 2 Quad Q8300, Intel Core 2 Quad Q8400, Intel Core 2 Quad Q8400s, Intel Core 2 Quad Q9300, Intel Core 2 Quad Q9400, Intel Core 2 Quad Q9400s, Intel Core 2 Quad Q9450, Intel Core 2 Quad Q9500, Intel Core 2 Quad Q9505, Intel Core 2 Quad Q9505S, Intel Core 2 Quad Q9550, Intel Core 2 Quad Q9550s, Intel Core 2 Quad Q9650, Intel Core 2 Quad Q9705, Intel Xeon L3360, Intel Xeon X3320, Intel Xeon X3330, Intel Xeon X3350, Intel Xeon X3360, Intel Xeon X3370, Intel Xeon X3380 та ін.).

Особливості чіпсетів сокета LGA775

З 2004 по 2008 рік вийшла величезна кількість наборів системної логіки (чіпсетів) для материнських плат з сокетом LGA775. Вони розроблялися як компанією Intel, так і сторонніми розробниками (nVidia, ATI, VIA, SIS, ULi). Більшість чіпсетів для цього сокета побудовані по так званій "хабовій" архітектурі, тобто складаються з двох основних мікросхем, що встановлюються на материнській платі - "північного" і "південного" мостів (хабів).

Північний міст - це головна мікросхема, до якої через системну шину підключається процесор. Вона містить контролер оперативної пам'яті, ліній PCI Express, а також інтегроване графічне ядро ​​(якщо воно є). Північний міст також називають концентратором пам'яті або Memory Controller Hub (MCH). Якщо в північний міст інтегрований ще й графічний адаптер - то це вже Graphics and Memory Controller Hub (GMCH).

Південний міст - друга мікросхема, яка підключається до північного мосту через внутрішню шину, містить контролери портів PCI, USB, SATA, IDE, інтегровані мережевий і звуковий адаптери (якщо вони є) і т.д. Південний міст ще називають концентратором введення / виведення або Input / Output Controller Hub (скорочено ICH).

В одному й тому ж чіпсеті на різних материнських платах можуть використовуватися різні модифікації південних мостів, що має істотний вплив на кінцеві можливості системи.

Крім класичних "двомостових" чіпсетів для сокета LGA775 існують також чіпсети, які складаються з однієї мікросхеми, яка виконує одночасно роль північного і південного мостів (nForce 630i, nForce 610i, SIS 680 і ін). Випускалися також чіпсети, що складаються з 3 мікросхем. У них крім північного і південного мостів використовується додаткова мікросхема-контролер ліній PCI Express, яка значно збільшує їх загальну кількість в системі (nForce 780i SLI, nForce 750i SLI).

Потрібно також враховувати, що не всі процесори і чіпсети сокета LGA775 сумісні між собою. Так, майже всі плати на чіпсетах, випущених до виходу процесорів архітектури Core 2, не підтримують їх. Але навіть якщо материнська плата побудована на відповідному чіпсеті, вона може не працювати з Core 2, оскільки процесори цієї архітектури в порівнянні з процесорами NetBurst споживають значно менше енергії і тому вимагають наявності новішого модуля регуляції напруги, який відповідає специфікаціям VRM 11. Якщо материнська плата має і підтримуваний чіпсет, і VRM 11, вона повинна працювати з Core 2. Однак, може знадобитися оновлення BIOS.

Важливим моментом при підборі материнської плати для конкретного процесора є частота його системної шини (FSB). Чіпсет материнської плати повинен підтримувати таку ж частоту (або вищу), інакше працювати в парі з процесором материнська плата не буде.

Чіпсети Intel для сокета LGA775

Чіпсети Intel 910/915/925 (Grantsdale і Alderwood)

Чіпсети Intel 925XE, 925X, 915P, 915PL, 915G, 915GL, 915GV і 910GL - перші чіпсети Intel для сокета LGA775. Вони не підтримують процесори архітектури Core2, призначені тільки для процесорів Pentium 4, Pentium D і Celeron D (архітектура NetBurst) з сокетом LGA775 і відповідною частотою шини FSB (533, 800 або 1066 MHz).

Модифікації 915P і 915G (лінійка Grantsdale) вийшли в червні 2004 року. Трохи пізніше, в кінці 2004 - на початку 2005 року, ця лінійка поповнилася менш функціональними моделями 910GL, 915PL, 915GL і 915GV. Одночасно з Grantsdale вийшли також 925X і 925XE, відомі під кодовою назвою Alderwood.

Материнські плати на базі Intel 910GL орієнтовані на дешеві платформи. На відміну від старших моделей, цей чіпсет не підтримує частоту системної шини вище 533 МГц, максимальний обсяг оперативної пам'яті обмежений 2 GB, відсутня можливість встановлення дискретних відеокарт.

Чіпсети лінії 915 орієнтовані на масові платформи, а чіпсети лінії 925 - на високопродуктивні системи. Лінійка 925 з пам'яттю DDR працювати не може (тільки DDR2), а чіпсети лінійки 915 можуть працювати як з DDR так і з DDR2. Але скористатися DDR2 на них можна тільки спільно з процесорами, частота системної шини яких становить 800 MHz.

Інтегроване в чіпсети 915G, 915GL, 915GV і 910GL графічне ядро ​​Intel GMA 900 (Graphics Media Accelerator) з частотою 160 - 333 MHz (частота залежить від чіпсета) має лише 4 піксельних конвеєра, апаратну підтримку Pixel Shaders 2.0, DirectX9, OpenGL 1.4. Вершинні конвеєри відсутні, а розрахунки геометрії лягають на центральний процесор. Intel GMA 900 використовує системну пам'ять (можна виділити до 128 MB), дозволяє підключати одночасно 2 незалежних монітора. Максимальна аналогова роздільна здатність - 2048 × 1536 @ 85 Гц. Продуктивність цього відеоядра низька і в 3D додатках близько до дискретної відеокарти nVidia GeForce FX 5200.

Південним мостом в цій серії чіпсетів є ICH6 в двох модифікаціях - звичайній та з підтримкою RAID (ICH6R).

Звукова підсистема, вбудована в південний міст, відповідає стандарту Intel High Definition Audio (HD Audio), тобто забезпечує виведення цифрового звуку з частотою дискретизації 192 кГц і глибиною 32 біта для двох каналів (стерео), або ж звуку 32-біт / 96 кГц для восьми і менше каналів. Є підтримка PCI, а також інтегрований мережевий адаптер (100 Мбіт/с).

ICH6R підтримує AHCI, а також технологію Intel Matrix Storage, що дозволяє, використовуючи невелику кількість запам'ятовуючих пристроїв, організувати на різних розділах цих пристроїв одночасно кілька масивів рівня RAID 1, RAID 0 і RAID 5, і, таким чином, за порівняно невеликі гроші забезпечити для одних даних підвищену надійність, а для інших - високу продуктивність.

Схеми чіпсетів Intel 910/915/925:

Чіпсети Intel 945/946/955/975 (Lakeport і Glenwood)

Ці чіпсети вийшли в 2005 році на зміну чіпсетам Intel 915/925 (див. вище). Революційних відмінностей від попередників їх північні мости не мали. Зміни стосувалися головним чином збільшення частот підтримуваної пам'яті і системної шини FSB. Спочатку офіційно вони підтримували тільки процесори NetBurst. Пізніше, після виходу перших процесорів Core 2, ці чіпсети заднім числом отримали офіційну підтримку процесорів нової архітектури (були внесені зміни в їх специфікації і нові прошивки BIOS). Однак, з процесорами Penryn (ядра Wolfdale і Yorkfield) ці чіпсети не працюють, оскільки ті потребують більш низької напруги живлення.

Спочатку (квітень - травень 2005 року) в лінійку Lakeport увійшли чіпсети 955X, 945P, 945G. В кінці 2005 року її поповнили "урізані" модифікації 945PL, 945GC і 945GZ.

Окремо стоїть вийшовший приблизно в той же час чіпсет 975X, орієнтований головним чином на геймерів. Він став єдиним з серії, що забезпечує розділ оригінального графічного інтерфейсу PCIEx16 на два по x8 для максимально швидкого одночасного використання 2 відеокарт. Йому навіть було дано окрему кодову назву - Glenwood, хоча за іншими параметрами від 955X він не відрізняється.

У червні 2006 року лінійка Lakeport була доповнена модифікаціями 946PL і 946GZ, що підтримують технологію Flex Memory Access, яка забезпечувала двоканальний режим роботи з оперативною пам'яттю навіть при використанні різних за обсягом модулів ОЗУ.

В чіпсети 945G, 945GC і 945GZ вбудовано відеоядро Intel GMA 950, а в чіпсет 946GZ - більш нове Intel GMA 3000.

Особливості Intel GMA 950: частота 400 MHz, апаратна підтримка DirectX 9.0, Pixel Shader 2.0, OpenGL 1.4, можливість виведення зображення на два незалежних монітори одночасно, максимальна аналогова роздільна здатність екрану - 2048×1536@75 Гц, максимальний обсяг відеопам'яті - 224 MB (використовується частина системної пам'яті). Відеочіп включає всього 4 піксельних конвеєра. Підтримка Shader Model 3.0 реалізована на програмному рівні, тобто, розрахунки вершинних шейдерів повністю лягають на центральний процесор комп'ютера. Продуктивності Intel GMA 950 достатньо тільки для 2D офісних додатків. Тривимірні елемнети і анімація можуть "пригальмовувати" навіть в інтерфейсі операційної системи. У 3D іграх ця відеокарта в 10-12 разів повільніша, ніж її дискретні сучасниці GeForce 7800GTX і Radeon X850 XT.

Intel GMA 3000 від Intel GMA 950 мало чим відрізняється. Архітектура відеоядра, а також його можливості, у них повністю однакові. Відмінності полягають лише у більш високій частоті роботи Intel GMA 3000, яка становить 667 MHz, і збільшеному до 256 Mb максимальному обсязі системної пам'яті, що виділяється під потреби відеосистеми.

Південним мостом в цій серії чіпсетів став ICH7 в трьох модифікаціях: звичайній, RAID і Digital Home. У порівнянні з попереднім південним мостом (ICH6) тут з'явився контролер SATA версії 2 (швидкість підключення жорстких дисків збільшилася до 3,0 Гбіт/с), в ICH7R і ICH7DH до 6 зросла кількість ліній PCI (в ICH7 залишилося як і раніше 4), була додана підтримка технології Intel Active Management, що надає безпечний віддалений доступ для управління налаштуваннями і безпекою комп'ютера незалежно від стану живлення (є можливість віддаленого увімкнення і вимкнення комп'ютера).

В модифікації ICH7DH з'явилася також підтримка технології Intel Quick Resume, яка відповідає за підтримку швидкого увімкнення і вимкнення, що актуально для комп'ютерів, які використовуються в якості домашнього медіацентру.

Як і в попередній лінійці, у всіх модифікаціях ICH7 вбудований звуковий адаптер відповідає специфікаціям Intel HD Audio, а в модифікаціях ICH7R і ICH7DH є підтримка RAID (рівнів 0/1/5/10), а також технологій AHCI і Intel Matrix Storage (докладніше про них згадувалося вище). Вбудований мережевий адаптер - 100 Мбіт / с.

Схеми чіпсетів Intel945/946/955/975:

Чіпсети Intel 960-ї серії (Broadwater)

Чіпсети 960-ї серії були представлені компанією Intel влітку 2006 року і позиціонувалися як призначені для процесорів архітектури Core 2 з ядрами Conroe, Allendale, Kentsfield, з якими вийшли в один і той же час. Відомі також під кодовою назвою Broadwater. Офіційно процесори Penryn (ядра Wolfdale і Yorkfield) цими чіпсетами не підтримуються. Однак, на практиці така підтримка може надаватися деякими материнськими платами за умови встановлення відповідного оновлення BIOS.

У серію ввійшли 4 чіпсети - P965, G965, Q965 і Q963. В порівнянні з попередниками (серія Lakeport, див. вище), в них був покращений контролер пам'яті, в якому з'явилася підтримка пам'яті DDR2-800, технологій Fast Memory Access і Flex Memory Access .

Fast Memory Access оптимізує роботу контролера пам'яті шляхом аналізу черги команд, виявлення "суміщуваних" команд (наприклад, читання з однієї й тієї ж сторінки пам'яті) і перевпорядкування їх виконання таким чином, щоб "суміщувані" команди виконувалися одна за одною. Крім того, непріоритетні команди запису в пам'ять плануються на ті моменти, коли прогнозується спустошення черги на читання, і в результаті процес запису в пам'ять ще менше обмежує швидкість читання з неї.

Flex Memory Access дозволяє зберегти двоканальний режим роботи пам'яті навіть при використанні модулів ОЗП різних обсягів.

Підтримка частоти системної шини FSB 1066 MHz забезпечувалася у всіх чіпсетах цієї серії. Системні плати на їх основі можуть працювати з будь-якими процесорами сокета LGA775, швидкість шини яких не перевищує зазначену частоту.

Чіпсети Q965 і Q963, призначені для корпоративного сегмента, оснащені вбудованим відеоядром Intel GMA 3000. Воно використовувалося в раніше випущеному чіпсеті Intel 946GZ і про його можливості вже йшлося вище. Ну а чіпсет G965, розрахований на мультимедійні домашні комп'ютери, отримав сучасніше вбудоване відеоядро Intel GMA X3000.

Не дивлячись на схожі назви, архітектуру, однакову частоту (667 MHz) і максимальний обсяг відеопам'яті (чіпу можна виділити до 256 Mb з системно пам'яті комп'ютера), GMA 3000 і GMA X3000 суттєво відрізняються. В останньому з них використана архітектура з уніфікованими шейдерними процесорами, з'явилася підтримка DirectX 10 і OpenGL 1.5. Була поліпшена анізотропна фільтрація. Підтримка Shader Model 3.0. і Vertex Shaders 3.0 тут реалізована на апаратному рівні. Додана підтримка 32-бітних операцій з плаваючою комою і 16-бітних з фіксованою. Крім того, в Intel GMA X3000 з'явилася підтримка технології Intel Clear Video, що забезпечує плавніше відтворення і точну передачу кольору при перегляді відео високої чіткості, а також відео в Інтернеті, покращене шумозаглушення, апаратне декодування AVC, VC1, MPEG2 і деякі інші переваги при роботі з відеоконтентом. Різниця у швидкодії становить 20-25% на користь GMA X3000.

Південний міст в цій серії чіпсетів - ICH8, головною особливістю якого, в порівнянні з попередніми чіпсетами Intel, є відсутність підтримки інтерфейсу PATA (IDE). Кількість портів PCI Express x1 збільшилася до 6 (у ICH7 було тільки 4). Також до 6 зросла кількість портів SATA-II, зате зменшилася кількість PCI (до 4). З'явився мережевий MAC-контролер Gigabit Ethernet (1000 Мбіт/с проти 100 Мбіт/с в попередніх південних мостів).

Існує кілька модифікацій ICH8, які відрізняються функціональними можливостями - ICH8, ICH8R, ICH8DO, ICH8DH. У ICH8R і ICH8DO є підтримка RAID та технології Intel Matrix Storage. ICH8DO, призначений для корпоративного сегменту, підтримує також технологію Intel Active Management. Ну а ICH8DH, орієнтований на домашні мультимедійні системи, забезпечує підтримку Intel Quick Resume. Про функції, що виконуються цими технологіями, йшлося вище .

В цій серії південних мостів з'явилася також підтримка технології Intel Quiet System, яка моніторить робочі температури в комп'ютері і автоматично вибирає оптимальну швидкість обертання вентиляторів, забезпечуючи мінімально можливий рівень шуму при збереженні достатнього охолодження.

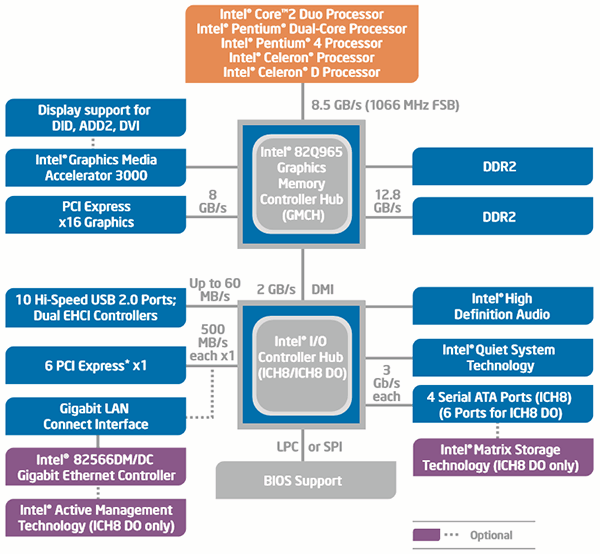

Схеми чіпсетів Intel 960-ї серії:

Чіпсети Intel 3 серії (Bearlake)

Чіпсети 3-ї серії представлені корпорацією Intel в червні 2007 року на виставці Computex 2007. Вони вийшли в другій половині 2007 року на зміну 960-й серії системної логіки Intel (див. вище) і призначалися для використання з випущеними приблизно в той же час процесорами Penryn (двоядерні Wolfdale і чотириядерні Yorkfield). Хоча підтримують вони й процесори з LGA775, що вийшли раніше.

Серія отримала кодову назву Bearlake і виготовлялася по техпроцесу 90 nm. До неї увійшли чіпсети X38, P35, G35, Q35, Q33, G33, P31, G31. Всі вони, крім молодших P31 і G31, забезпечують підтримку процесорів з частотою шини FSB до 1333 MHz. Чіпсети X38, P35 і G33 отримали також підтримку нової на той час оперативної пам'яті DDR3.

Всі чіпсети серії підтримують технологію Flex Memory Access, а G35 і G33 - ще й технологію Fast Memory Access, яка полкращує використання системної пам'яті вбудованим в чіпсет графічним ядром (про функції цих технологій вже говорилося вище).

Флагман лінійки X38, розрахований на потужні ігрові комп'ютери, має більш швидку ревізію PCIe (версії 2.0). Крім того, самих ліній PCIe в ньому значно більше, ніж в інших чіпсетах лінійки, завдяки чому він дозволяє одночасно використовувати 2 відеокарти з їх підключенням в режимі PCIe x16 кожна.

Графічне ядро ​​Intel GMA 3100, вбудоване в Q35, Q33, G33 і G31, відрізняється від Intel GMA 3000, використовуваного в попередніх лінійках чіпсетів Intel, головним чином лише підтримкою DirectX 10.

Новий відеоприскорювач GMA X3500, інтегрований в чіпсет G35, також не сильно відрізняється від більш старого GMA X3000. Відмінності існують лише на рівні драйверів плюс була допрацьована постобобка при декодуванні VC-1, що трохи розвантажило центральний процесор.

Південним мостом в цій серії чіпсетів став ICH9, за винятком G35, P31 і G31. У першому з них використаний ICH8, в двох інших - ICH7.

Від попереднього південного моста Intel ICH9 відрізняється збільшеною до 12 кількістю портів USB і випускався в декількох модифікаціях - звичайній, з підтримкою RAID (ICH9R), для корпоративного використання (ICH9DO) і домашніх медіацентрів (ICH9DH).

Як і в попередній серії південних мостів, всі модифікації ICH9, крім звичайної, підтримують RAID і технологію Intel Matrix Storage. У ICH9DO є підтримка технології Intel Active Management, а в ICH9DH - Intel Quick Resume. У всіх модифікаціях цієї серії є підтримка Intel Quiet System, яка була впроваджена ще в ICH8.

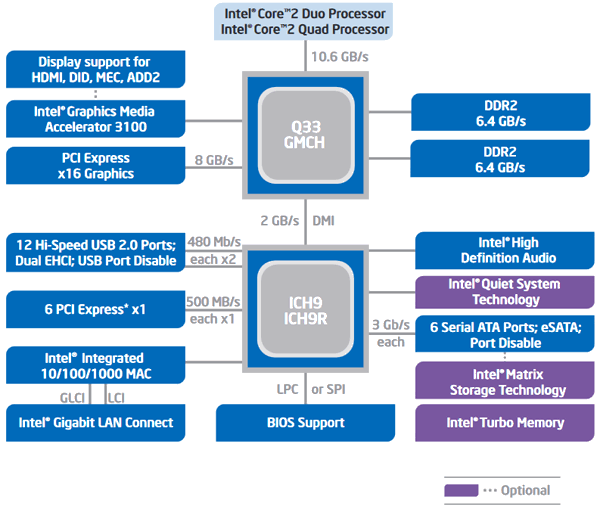

Схеми чіпсетів Intel 3 серії:

Чіпсети Intel серії 4 (Eagle Lake)

Останніми чіпсетами, випущеними Intel для сокета LGA775, є чіпсети четвертої серії, що вийшли в 2008 році - X48, P45, Q45, G45, P43, Q43, B43, G43, G41. Це найбільш "продвинуті" набори системної логіки для цього сокета. Вони виготовлялися за нормами техпроцесу 65 nm і носять кодову назву Eagle Lake, за винятком X48, який належить до 90 nm чіпсетів Bearlake попередньої серії (див. вище), але, виходячи з часу випуску і поліпшених характеристик, був зарахований до 4-ї серії.

Особливістю X48 є й те, що він єдиний з чіпсетів Intel офіційно підтримує частоту системної шини FSB процесора 1600MHz. Правда, таку частоту FSB має тільки один процесор, випущений для цього сокета - Intel Core 2 Extreme QX9770.

Всі чіпсети цієї серії підтримують технологію Intel Flex Memory Access і отримали (крім молодшого G41) PCIe ревізії 2.0.

У цій серії чіпсетів використовуються вбудовані графічні ядра Intel GMA 4500, GMA X4500, GMA X4500HD, що підтримують DirectX10 (див. таблицю нижче).

Можливостей Intel GMA 4500 повністю достатньо для офісної роботи. Intel GMA X4500 і X4500HD десь на 15% швидші. Крім того, вони забезпечують відтворення відео в форматі HD з повним апаратним декодуванням AVC/VC1/MPEG-2 (тільки GMA X4500HD) і повну апаратну підтримку дисководів Blu-ray. Реалізована розширена підтримка HDTV з інтегрованими портами HDMI і DisplayPort, що підтримують роздільну здатність до 1080p. Загальна швидкодія GMA X4500 / X4500HD в більшості додатків знаходиться на рівні дискретної відеокарти GeForce 8300 GS.

Основним південним мостом в чіпсетах 4 серії стала мікросхема ICH10, яка пізніше в складі чіпсетів Intel X58 та Intel 7500 застосовувалася також в материнських платах з сокетами LGA1366 і LGA1567. Водночас, в чіпсеті X48 був використаний південний міст ICH9, а в чіпсеті G41 застосований ще старіший ICH7, що забезпечує підтримку інтерфейсу IDE (в південних мостах Intel, які вийшли після нього, вона відсутня).

ICH10 випускався в декількох модифікаціях - ICH10, ICH10R, ICH10DO, ICH10D. Всі модифікації підтримують технології AHCI, Intel Quiet System, Intel Quick Resume, а їх вбудовані звукові адаптери відповідають специфікаціям HD Audio. Модифікації ICH10R і ICH10DO, крім того, дозволяють створювати дискові масиви RAID і підтримують Intel Matrix Storage. ICH10DO підтримує ще й Intel Active Management.

Перераховані технології використовувалися і в попередніх південних мостах Intel, їх призначення описувалося вище. Посилання для швидкого переходу:

• HD Audio, AHCI и Intel Matrix Storage;

• Intel Quick Resume, Intel Active Management;

• Intel Quiet System.

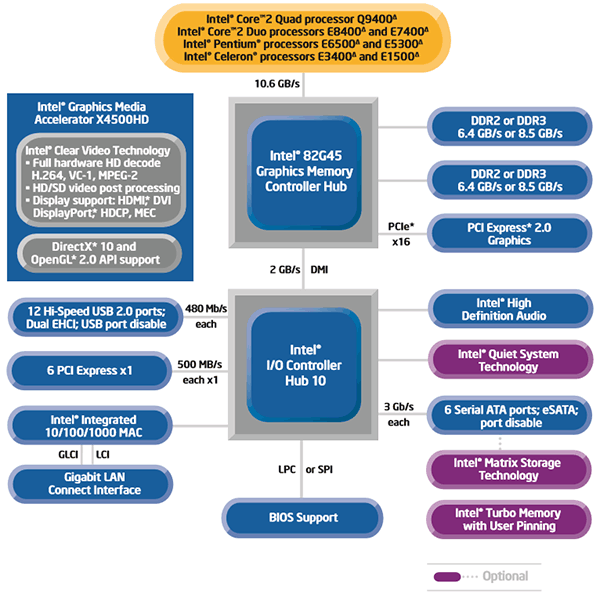

Схеми чіпсетів Intel 4 серії:

Чіпсети nVidia для сокета LGA775

Компанія nVidia, відома як один з лідерів ринку графічних процесорів, розробила багато наборів системної логіки для материнських плат, в тому числі й використовуваних в системах з сокетом LGA775. Чіпсети nVidia відрізняються хорошою швидкодією, акцентом на створенні високопродуктивних геймерських систем. Характерною особливістю чіпсетів nVidia є відсутність практики використання різних комбінацій південних і північних мостів. Кожна модель північного моста в них, як правило, використовувалася тільки з однієї модифікацією південного моста. Багато чіпсетів nVidia виготовлені у вигляді однієї міросхеми, яка виконує функції північного і південного мостів (наприклад, nForce 730i), інші ж крім серевного і південного мостів, включають ще й третю мікросхему, яка збільшує кількість ліній PCIe з метою одночасного підключення декількох відеокарт.

В період 2005 - 2008 рр. вийшло кілька серій чіпсетів nVidia, що використовуються для сокета LGA775.

Чіпсети серії nForce 4

Чіпсети цієї серії, що вийшли в 2004 році, стали першими наборами системної логіки від nVidia, які використовувались на материнських платах з сокетом LGA775 (nForce 4 Ultra, nForce 4 SLI, nForce 4 SLI XE, nForce 4 SLI X16).

Вбудовані графічні карти в nForce 4 відсутні. Водночас, є можливість установки однієї (nForce 4 Ultra) або двох (nForce 4 SLI, nForce 4 SLI XE, nForce 4 SLI X16) дискретних відеокарт з інтерфейсом PCIe, завдяки чому можна створювати швидкі ігрові комп'ютери на базі 2 відеокарт nVidia в режимі SLI.

Підтримувана ними технологія NVIDIA MediaShield Storage призначена для підвищення надійності роботи дискової системи, зокрема, масивів RAID.

Крім продуктивності, чіпсети nForce 4 забезпечували підвищений рівень мережевої безпеки завдяки вбудованому апаратному файрволла ActiveArmor Firewall. У чііпсетах nForce 4 SLI і nForce 4 SLI X16 реалізований також мережевий движок ActiveArmor, що бере на себе аналіз мережевих пакетів на предмет безпеки і звільняє таким чином додаткові ресурси центрального процесора. Слід зазначити, що в деяких випадках ActiveArmor Firewall викликав випадання компьлютрера в "синій екран смерті", особливо при використанні додатків для однорангового обміну файлами через мережу (наприклад, торрент-клієнтів).

Всі чіпсети серії nForce 4 підтримують тонке налаштування параметрів за допомогою утиліти NVIDIA nTune, яка надає можливість моніторингу і налаштування компонентів системи, включаючи температуру і напругу, через інтерфейс Windows без необхідності внесення налаштувань в BIOS і перезавантаження системи.

Схеми чіпсетів nForce 4:

Чіпсети серії nForce 500

З 500-ї серії чіпсетів nForce на материнських платах з LGA775 використовувалися тільки два набори системної логіки - nForce 570 SLI і більш продвинутий nForce 590 SLI.

Ці чіпсети підтримують як процесори NetBurst, так і процесори Core 2, розраховані на геймерські високопродуктивні ситеми з декількома відеокартами nVidia. Зокрема, nForce 590 SLI дозволяє підключати одночасно дві відеокарти в режимі PCIe x16, nForce 570 SLI - в режимі PCIe x8. Як і в серії nForce 4, в цих чіпсетах є підтримка технологій MediaShield Storage і ActiveArmor Firewall (див. вище). За допомогою утиліти NVIDIA nTune можна налаштовувати всі основні параметри їх роботи.

У 500-й серії з'явилося багато чого нового. Зокрема, технологія NVIDIA FirstPacket, що забезпечує більш чисті телефонні VoIP розмови, а також налаштовувані параметри мережевої передачі ігрових даних, розмов і файлів. У чіпсеті nForce 590 SLI є також подвійний гігабітний мережевий контролер (з двома роз'ємами) і підтримка технології NVIDIA DualNet, яка надає можливість об'єднання двох наявних у комп'ютера підключень до мережі в одне з метою подвоєння смуги пропускання Ethernet для передачі великих обсягів даних в локальній мережі. Крім того, ця технологія знімає навантаження по фільтрації мережевих пакетів з центрального процесора, забезпечуючи більш швидке мережеве продключеніе.

Схема чіпсета nForce 590 SLI:

Чіпсети серії nForce 600

Чіпсети nForce 600-й серії (nForce 610i, nForce 630i, nForce 650i Ultra, nForce 650i SLI, nForce 680i LT SLI і nForce 680i SLI) для материнських платах з сокетом LGA775 випущені компанією nVidia в 2006 - 2007 рр. Чогось революційного в порівнянні з чіпсетами 500-ї серії вони не дали. Зміни стосувалися головним чином підвищення підтримуваної частоти шини FSB процесора (до 1333 MHz), а також оперативної пам'яті DDR2 (до 800 MHz), що було необхідно для підтримки чотириядерних процесорів з ядром Yorkfield.

Чіпсети серії nForce 600 підтримують всі технології, впроваджені в системну логіку попередніх чіпсетів nVidia (див. вище). Зокрема, це технології NVIDIA MediaShield Storage, NVIDIA FirstPacket. В чіпсетах з подвійними мережевими адаптерами є NVIDIA DualNet.

Топові чіпсети nForce 680i LT SLI та nForce 680i SLI призначені для екстремальних геймерських систем, що використовують кілька відеокарт nVidia в режимі SLI. При цьому, nForce 680i SLI дозволяє встановлювати до 3 відеокарт, 2 з яких працюють в режимі PCIe x16, третя - PCIe x8. Чіпсет nForce 680i LT SLI підтримує тільки 2 відеокарт в режимі PCIe x16 кожна.

Чіпсети nForce 650i SLI і nForce 650i Ultra є "золотою серединою", надаючи максимум можливостей за відносно доступною ціною. При цьому, перший з них дозволяє встановлювати 2 відеокарти nVidia в режимі SLI з підключенням обох по PCIe x8.

Ну а особливістю бюджетних чіпсетів nForce 630i і nForce 610i є одночіпова компоновка (весь чіпсет складається з однієї мікросхеми) і вбудована графіка від nVidia, що підтримує DirectX 9 і Shader Model 3.0. При цьому, інтегрованим відеоядром в nForce 610i є GeForce 7050. nForce 630i зустрічається в трьох модифікаціях - з інтегрованими відеоядрами GeForce 7050, швидшим GeForce 7100 і ще потужнішим GeForce 7150.

За швидкодією згадані графічні чіпи на ті часи були досить непоганими. Їх можливостей повністю достатньо для вирішення будь-яких офісних завдань і навіть запуску багатьох 3D додатків. За цим показником вони успішно конкурували з вийшовшою в той же час інтегрованою графікою Intel (GMA 900, GMA 3000, GMA 3100).

Схеми чіпсетів серії nForce 600:

Чіпсети серії nForce 700 / geForce 9300 / geForce 9400

Чіпсети nForce 700-й серії для LGA775 вийшли в 2007 - 2008 рр. Першими з'явилися nForce 780i SLI і nForce 750i SLI, розраховані на ентузіастів. Їх особливістю є 3-чіпова компоновка, яка крім північного і південного мостів, включає чіп nForce 200, що використовується для збільшення кількості ліній PCIe і більшої пропускної здатності слотів PCI Express.

У 2008 році лінійка поповнилася чіпсетами nForce 790i SLI Ultra, nForce 790i SLI, nForce 760i SLI, nForce 760S SLI, nForce 740i SLI, nForce 730i, головною відмінністю яких від попередників стала підтримка пам'яті стандарту DDR3.

Топові рішення 790i SLI Ultra і nForce 790i SLI різняться між собою частотою підтримуваної пам'яті. Як і чіпсет nForce 780i SLI, ці чіпсети дозволяють використовувати одночасно 3 відеокарти nVidia в режимі SLI, кожна з яких підключається через PCIe x16. При цьому, два порти PCIe 2.0 x16 забезпечуються північним мостом (в nForce 780i SLI - чіпом nForce 200), ще одна, PCIe 1.0 x16, - південним мостом чіпсета. В цьому плані 790-е дуже схожі з nForce 780-м, проте в них весь функціонал чіпа nForce 200 "переїхав" в північний міст і вони стали двочіповими.

Чіпсети nForce 760i SLI, nForce 760S SLI і nForce 740i SLI є, по суті, двочіповими аналогами nForce 750i SLI. Однак, в них, за винятком nForce 740i SLI, з'явилося ще й вбудоване графічне ядро ​​GeForce 9300 (DirectX 10), а також підтримка технології NVIDIA HybridPower (Hybrid SLI), що дозволяє об'єднувати це ядро ​​з встановленої в комп'ютері дискретною відеокартою NVIDIA для досягнення більш високої 3D продуктивності.

Вбудоване графічне ядро ​​є також і в nForce 730i, розрахованому на бюджетний сегмент ринку. Цей чіпсет випускався в двох варіантах - з інтегрованим ядром geForce 9300 і geForce 9400 (відрізняються тільки частотою). Були випущені також варіанти цього чіпсета під назвою geForce 9300 і geForce 9400, які відрізняються від nForce 730i відсутністю підтримки роз'ємів PATA і технології NVIDIA HybridPower. Примітно, що nForce 730i, geForce 9300 і geForce 9400 складаються всього з однієї мікросхеми, яка виконує функції північного та південного мостів, а також включає відеоядро.

Чіпсети серії nForce 700 підтримують всі технології, впроваджені в системну логіку попередніх чіпсетів nVidia (див. вище). Зокрема, це технології NVIDIA MediaShield Storage, NVIDIA FirstPacket. В чіпсетах з подвійними мережевимиадаптерами є NVIDIA DualNet.

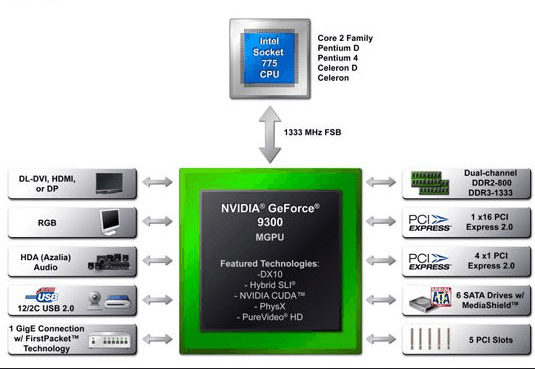

Схеми чіпсетів серії nForce 700:

Чіпсети VIA для сокета LGA775

Для сокета LGA775 існують також материнські плати на базі чіпсетів, що випускалися в період з 2003 по 2006 рік тайванською компанією VIA Technologies. Зокрема, можна зустріти материнські плати з наступними чіпсетами цієї компанії: PT900, P4M900, PT894, PT890, P4M890, PT880, PM880, PT800, PM800, P4M800 (плюс їх модифікації). Деякі з них з'явилися ще до виходу LGA775 і спочатку призначалися для материнських плат з більш старим роз'ємом Socket 478.

Більшість чіпсетів VIA, за винятком самих старих, підтримують процесори архітектури Core 2, мають відповідну частоту шини FSB і за умови використання на материнській платі нового модуля живлення процесора VRM11. Однак, з підтримкою чотириядерних процесорів справи йдуть погано.

Чіпсети, назва яких починається на P4M або PM, оснащені вбудованим відеоядром. Зокрема, в P4M900 це відеоядро VIA C-9 HC (VIA Chrome9 HC), в інших чіпчетах - VIA C-Pro. Перший з них має DirectX 9.0 3D акселерацію і декодер для відтворення MPEG. Підтримує обробку відео з роздільною здатністю до 1080i. Однак, його продуктивність в два рази нижча, ніж у вишовшої в той же самий час графічної карти Intel GMA 950, вбудованої в чіпсет Intel 945G (див. вище). Її не завжди вистачає навіть для відображення інтерфейсу Windows. Мови про 3D ігри бути не може. Продуктивність VIA C-Pro (DirectX 7) ще нижча.

Всі чіпсети VIA для LGA775 дозволяють використовувати дисктерні відеокарти. В одних чіпсетах для цього підтримується інтерфейс PCIe, в інших - більш старий AGP. На окрему увагу заслуговують PT880 і PT890, що підтримують одночасно відеокарти як з AGP, так і з PCIe, що дало користувачам можливість більш безболісного переходу на новий інтерфейс. Ну а у флагманському PT900 реалізована можливість одночасної установки двох відеокарт з роз'ємом PCIe.

В чіпсетах VIA для сокета LGA775 використовувалися південні мости VT8251, VT8237A, VT8237R +, VT8237R, VT8237, що забезпечують шести- або восьмиканальний звук, підключення запам'ятовуючих пристроїв з роз'ємами SATA, IDE, в тому числі організацію масивів RAID. Гігабітний мережевий адаптер вбудований лише в VT8251 (у всіх інших моделях 100 Mbit/s).

Схеми чіпсетів VIA:

Чіпсети SIS для сокета LGA775

Материнські плати з сокетом LGA775 випускалися також і на базі чіпсетів, розроблених китайською компанією SIS (Silicon Integrated Systems). Зокрема, це ранні чіпсети SiS 649, SiS 656, SiS 661, SiS 662, SiS 671, SiS 672, SiS 680.

У чісетах SIS використовувалася інтегрована графіка Mirage 1 (DirectX 7), Real 256E і Mirage 3 (DirectX 9).

Вбудоване графічне ядро ​​Real 256E (SiS 315E): частота ядра до 200 МГц, два піксельних конвеєри з двома текстурними модулями на кожному, 128-бітна шина пам'яті, блок T&L другого покоління, підтримка FSAA, DirectX 8.1 на апаратному рівні і DirectX 9 на програмному рівні.

Mirage 3 підтримує на програмному рівні DirectX 9 і має апаратну підтримку Pixel Shader 2.0 і Vertex Shader 2.0. У тривимірних додатках продуктивність низька. Водночас, в ньому досить добре, як на ті часи, реалізована функція роботи з відео, в тому числі з високою роздільною здатністю (HD). Є апаратне декодування відео в форматі H.264 і підтримка інтерфейсу HDMI.

Південні мости, які використовувались в ранніх чіпсетах SIS для сокета LGA775: SiS965, SiS965L, SiS966, SiS966L. За своєю функціональністю вони помітно поступаються вийшовшим в той же час південним мостам чіпсетів Intel і nVidia.

Трохи пізніше, в четвертому кварталі 2007 року, компанія SiS представила сімейство чіпсетів 680, що має одночіпову компоновку. Більшість чіпсетів цієї серії мало графічне ядро Mirage 4 з підтримкоюDirectX 10 і Shader Model 4.0. Це графічне ядро ​​також підтримує апаратне прискорення декодування відео з носіїв типу Blu-ray і HD DVD. Передбачена підтримка HDMI і HDCP.

Пам'ять у всіх випадках одноканальна, DDR2-800, 1066. Двадцять ліній PCI Express чіпсета розділені між одним слотом PCI Express x16 і чотирма пристроями або слотами PCI Express x1. Число портів USB 2.0 дорівнює десяти. Чіпсети підтримують чотири порти SATA-300, звуковий контролер класу HD Audio і гігабітний мережевий порт.

Багато чіпсетів цієї серії підтримують процесори з 1333 МГц шиною. Плати на їх основі сумісні з 45 нм процесорами Penryn.

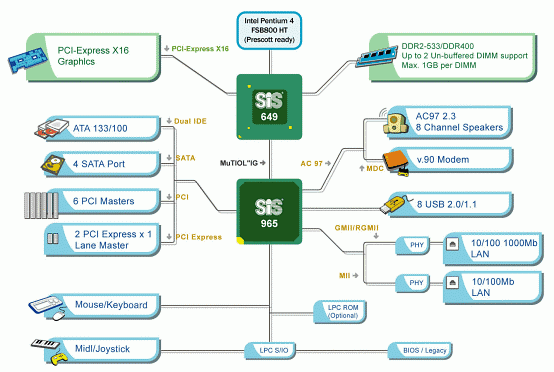

Схеми чіпсетів SIS:

Чіпсети ATI для сокета LGA775

До придбання в 2006 році компанією AMD кілька чіпсетів для LGA775 встигла випустити компанія ATI, відома завдяки своїм відеокартам Radeon. Зокрема, це чіпсети ATI Radeon Xpress 200 (в декількох модифікаціях), ATI Radeon Xpress 1250 і ATI Radeon CrossFire Xpress 3200.

Від конкурентів ці чіпсети сильно не відрізняються: класична двочіпова компоновка (північний і південний мости), підтримувана частота шини FSB процесора до 1066 МГц, пам'ять DDR або DDR2 з максимальною частотою 800 МГц, можливість установки дискретних відеокарт з інтерфейсом PCIe. Водночас, чіпсети ATI забезпечували цілком достойний рівень продуктивності і надійності, а деякі з них мали певні особливості.

Зокрема, чіпсети ATI Radeon CrossFire Xpress 3200 і ATI Radeon Xpress 200 RD400 надають можливість одночасного використання двох відеокарт ATI Radeon в режимі CrossFire з їх підключенням в режимі PCIe x8. При цьому, в Radeon CrossFire Xpress 3200 ще одна (третя) відеокарта може підключатися в режимі PCIe x2 і використовуватися для розрахунку фізики в ігрових додатках. Крім того, контроллер пам'яті, вбудований в цей чіпсет, підтримує повністю асинхронне тактування частоти шини пам'яті, яка ніяк не пов'язана з частотою FSB. На шині пам'яті можна виставляти будь-які частоти (в межах можливостей модулів ОЗП), які жодним чином не пов'язані з частотою шини FSB. Це дозволяє розганяти пам'ять окремо від процесора, а також не задумуватися про спеціальний підбір модулів при складанні системи.

Чіпсет ATI Radeon Xpress 1250 має досить швидкий, як на ті часи, вбудований відеочіп Radeon X700 з підтримкою технології Avivo, що забезпечує правильне відображення кольорів і безпроблемне відтворення відеоконтенту, включаючи HD-відео (прискорення відтворення WMV 9, H.264 і MPEG 2). Вбудований TV-енкодер, на основі ATI Xilleon, реалізує функції TV-виходу.

Вбудоване відеоядро є також і в більш старому чіпсеті ATI Radeon X300, проте його продуктивність і можливості помітно нижчі. Згадані інтегровані Radeon X300 і Radeon X700 не підтримують DirectX 10.

Спочатку в чіпсеті Radeon Xpress 200 в якості південного моста використовувалася мікросхемастороннього розробника - ULi M1573. Материнських плат для сокета LGA775 з північним мостом Radeon Xpress 200 і південним мостом ULi M1573 було випущено досить багато. Однак, після придбання в кінці 2005 року ULi Electronics компанією nVidia, ATI змушена була покладатися на власні південні мости IXP(SB)400 і IXP(SB)450, які й використовувалися надалі в її чіпсетах.

Ну а в пізніших Radeon Xpress 1250 і Radeon CrossFire Xpress 3200 використаний більш новий південний міст SB600.

Схеми чіпсетів ATI:

Рейтинг процесорів LGA775

(розміщені в порядку зниження індексу швидкодії)
